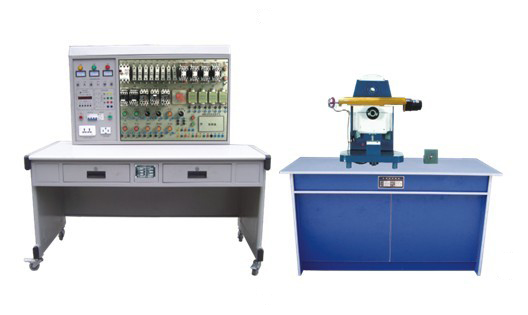

萬能銑床電氣技能實訓考核裝置(半實物)由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想教學設備。

一、技術性能

1、輸入電源：三相四線（380V±10% 50Hz）

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、裝置容量：＜1KVA

4、重量：150kg

5、外形尺寸：1800mm×700mm×1250mm

二、裝置構成

（一）主控屏

1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。

4、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。

（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。

（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。

（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。

三、實訓項目與目的

1、熟悉常用低壓電氣的機構、原理；

2、通過觀察機床模擬運動，了解機床的真實運動狀況；

3、掌握機床電器控制原理及各種保護裝置；

4、掌握機床常見故障發生部分現象及排除方法。

四、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	冷卻泵電機不能啟動	16	進給電機不能正轉
2	主軸、進給均不能啟動	17	工作臺不能向上或向后進給
3	主軸無變速?zèng)_動	18	圓形工作臺不能工作
4	主軸停止制動不正常	19	圓形工作臺不能工作
5	主軸電機不能啟動	20	非圓工作臺不能向右進給
6	主軸停止不能制動	21	非圓不能上下（或前后）進給，不能快進
7	主軸不能啟動	22	不能上下（或前后）進給
8	進給電機不能啟動	23	不能向下（或前）進給
9	進給電機不能啟動	24	進給電機不能反轉
10	進給電機不能啟動	25	只能一地快進操作
11	進給變速無沖動，圓形工作臺不能工作	26	只能一地快進操作
12	工作臺不能左右進給	27	不能快進
13	工作臺不能左右進給	28	電磁閥不動作
14	非圓工作臺不工作	29	進給電機不轉
15	工作臺不能向左進給	30	主軸電機不轉
