一、概述

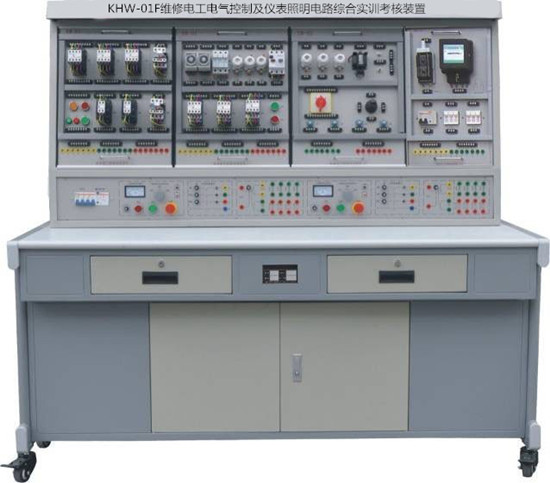

“電氣控制及儀表照明電路實訓考核裝置”是根據勞動和社會保障部頒發的維修電工初、中、高級技能考核內容所列出的實訓線路而研發的實訓裝置，通過本實訓裝置的實訓操作，快速掌握該課程的實際應用技術與操作技能，該實訓裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中、高級維修電工技能考核的理想設備。
二、特點
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7.控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9.裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能：
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1305×805×1630mm3
四、裝置配備
（一）DW02電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
主控功能板配備資源：
1.三相四線電源輸入，經漏電保護器，總開關后，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三個電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
4.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
5.4只5408二極管，用于能耗制動的整流電路；
6.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓物品。
五、實訓項目
（一）儀表照明及電力拖動部分
1.單相啟動停止控制電路
2.異步電動機點動控制電路
3.異步電動機兩地控制電路
4.異步電動機聯鎖正反轉控制電路
5.雙重聯鎖控制電路
6.自動順序控制電路
7.手動順序啟動
8.異步電動機星、三角控制電路
9.異步電動機能耗制動控制電路
10.按鈕聯鎖的三相異步電動機正反轉控制線路
11.接觸器聯鎖的三相異步電動機正反轉控制線路
12.雙重聯鎖的三相異步電動機正反轉控制線路
13.單向減壓啟動及反接制動控制線路
14.異步電動機反接制動控制電路
15.自動往返控制線路
16.正反轉點動、啟動控制電路
17.帶有點動的自動往返控制電路
18.異步電動機自鎖控制電路
19.異步電動機單相點動、啟動控制電路
20.三相異步電動機定子串電阻減壓啟動手動控制線路
21.三相異步電動機定子串電阻減壓啟動自動控制線路
22.接觸器控制雙速電動機的控制線路
23.時間繼電器控制雙速電機的控制線路
24.C620-1型車床控制電路
25.電動葫蘆控制電路
26.Y3150型滾齒機控制電路
27.電動葫蘆電路
28.Z3040搖臂鉆床電路
29.CA6140車床電路
31.插座和一個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
32.兩個雙聯開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
33.三個開關控制一盞燈（白熾燈、熒光燈+二極漏電開關）
34.日光燈線路的接線
35.聲控開關控制白熾燈電路的接線
36.觸摸延時開關控制白熾燈電路的接線
37.人體感應開關控制白熾燈電路的接線
38.單相電度表直接接線電路
39.單相電度表經電流互感器的接線電路
40.電壓表、電流表接線電路
41.萬能轉換開關的電壓表測量三相電壓接線
42.一只電流互感器用于單相回路的控制電路接線
43.三只電流互感器接成星形接線電路
44.三只電流互感器接成三角形接線電路
45.三相功率因數表的測量電路
46.三相三線有功電度表的接線電路
47.三相三線有功電度表經電流互感器的接線電路
48.三相四線有功電度表的接線電路
49.三相四線無功電度表經電流互感器的接線電路
50.三相四線無功電度表的接線電路
51.三相四線無功電度表經電流互感器的接線電路
（二）PLC部分
1．數碼顯示控制（實物）
2.搶答器控制（優先級、數值運算，具有聲效功能）
3.天塔之光控制（閃爍、發射、流水型）
4.音樂噴泉控制（具有聲效功能）
5.十字路交通燈控制
6.水塔水位控制（自動/手動，自診斷）
7.自動送料裝車系統控制
8.四節傳送帶控制
9.裝配流水線控制
10．多種液體混合裝置控制
11.自控成型機控制
12.自控軋鋼機控制
13.郵件分揀機控制
14.自動售貨機控制
15.機械手控制
16.四層電梯控制（實物）
17.加工中心控制（實物）
（三）數字電路實驗項目：
|
l.與門電路邏輯功能測試
2.或門電路邏輯功能測試
3.與非門電路邏輯功能測試
4.非門電路邏輯功能測試
5.CM0S門電路的測試
6.基本RS觸發器
7.JK觸發器
8.D觸發器
9.555時基電路的應用
10.二 ——十進制計數器
|
11.二——十進制8421譯碼器
12.加法器
13.減法器
14.由集成與非門構成單穩態觸發器
15.T觸發器實驗
16.組合電路的設計之一——編碼轉換
17.組合電路的設計之二——顯示電路
18.同步時序電路的設計
19.計算機時序電路的設計
20.CM0S集成A/D、D/A轉換電路實驗
|
……
自行設計、開發實驗電路。
（四）模擬電路實驗
采用固定線路和分立元件靈活組合進行實驗。
1、固定線路板實驗有：
（1）共射極單管放大器負反饋放大器實驗
（2）射極限跟隨器實驗
（3）RC正弦振蕩器實驗
（4）差動放大器實驗
（5）OTL功率放大器實驗
六、實訓組件掛箱配置
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器、儀表等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
|
序號
|
掛箱編號
|
實訓模塊名稱
|
數量
|
備 注
|
|
1
|
DW-01
|
維修電工實訓組件（一）
|
1件
|
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等
|
|
2
|
DW-02
|
維修電工實訓組件（二）
|
1件
|
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等
|
|
3
|
DW-03
|
維修電工實訓組件（三）
|
1件
|
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等
|
|
4
|
SXPLC-00
|
PLC實訓掛箱
|
|
配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入16路數字量輸出）、RS-422通信口、SC-09通信編程電纜。
|
|
5
|
SXPLC-01
|
PLC實訓掛箱1
|
|
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
|
|
6
|
SXPLC-02
|
PLC實訓掛箱2
|
|
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
|
|
7
|
SXPLC-03
|
PLC實訓掛箱3
|
|
機械手控制/自控成型機/加工中心
|
|
8
|
SXPLC-04
|
PLC實訓掛箱4
|
|
四層電梯/基礎實驗/中間繼電器
|
|
9
|
DG-11
|
數字電路、模擬電路
|
|
提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。
|
|
10
|
DW-10
|
儀表照明實訓考核組件（一）
|
1件
|
提供二極漏電保護器1只、3P熔斷器2只、閘刀開關1保、單相電度表1只
|
|
11
|
DW-11
|
儀表照明實訓考核組件（二）
|
1件
|
提供螺口燈座2只、開關盒3只、鎮流器1只、啟輝器1只、日光燈1只
|
|
12
|
DW-12
|
儀表照明實訓考核組件（三）
|
1件
|
提供交流電流表3只、電流互感器3只
|
|
13
|
DW-13
|
儀表照明實訓考核組件（四）
|
1件
|
提供交流電壓表1只、三相功率因數表1只、電壓指示切換開關1只
|
|
14
|
DW-14
|
儀表照明實訓考核組件（五）
|
1件
|
提供三相三線有功電度表1只
|
|
15
|
DW-15
|
儀表照明實訓考核組件（六）
|
1件
|
提供三相四線有功電度表1只
|
|
16
|
DW-16
|
儀表照明實訓考核組件（七）
|
1件
|
提供三相四線無功電度表1只
|
|
17
|
|
三相鼠籠式電動機380V/Y
|
1臺
|
|
|
18
|
|
三相鼠籠式電動機380V/Y
|
1臺
|
帶速度繼電器
|
|
19
|
|
雙速異步電動機380V/YY/△
|
1臺
|
|
|
20
|
|
三相鼠籠式電動機380V/△
|
1臺
|
|
|
21
|
|
電腦桌
|
|
鋁木結構
|
|
22
|
|
維修電工仿真軟件
|
|
|
多媒體智能型維修電工仿真教學軟件
一、軟件特點
1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。
2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。
3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。
4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。
5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。
6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。
7．該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。
二、軟件簡介
目前推出的，訓練模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗目的的描述、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
軟件中的項目內容都和實訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識，具體見以下示例：
容要求：
|
一級模塊
|
二級模塊
|
三 級 模 塊
|
|
電工基礎
|
歐姆定律
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
基爾霍夫定律
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
電磁感應
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
功率因數的提高
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
負載星形接法
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
負載三角形接法
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
電機與變
壓器
|
變壓器
|
外形
|
原理
|
考考你
|
|
|
|
|
三相異步電動機
|
外形
|
裝配
|
考考你
|
維修
|
|
|
|
電流互感器
|
種類
|
原理
|
使用
|
考考你
|
|
|
|
電壓互感器
|
種類
|
原理
|
使用
|
考考你
|
|
|
|
單相異步電動機
|
外形
|
裝配
|
考考你
|
|
|
|
|
伺服電機
|
外形
|
原理
|
考考你
|
|
|
|
|
直流電動機
|
外形
|
裝配
|
考考你
|
|
|
|
|
低壓電器
|
接觸器
|
外形
|
原理
|
判斷線圈
|
確定觸點對
|
安裝
|
考考你
|
|
繼電器
|
外形
|
原理
|
測熱元件
|
測觸點
|
考考你
|
|
|
開關
|
外形
|
原理
|
測量
|
考考你
|
|
|
|
按鈕
|
外形
|
考考你
|
|
|
|
|
|
指示燈
|
外形
|
|
|
|
|
|
|
熔斷器
|
外形
|
測量
|
測量2
|
|
|
|
|
接線端子
|
外形
|
|
|
|
|
|
|
電子器件
|
電阻器電位器
|
外形
|
標識
|
識別
|
小測驗
|
測量
|
|
|
電容器
|
外形
|
標識
|
使用
|
小測驗
|
測量
|
|
|
電感與小型變壓器
|
外形
|
|
|
|
|
|
|
二極管
|
外形
|
標識
|
識別
|
小測驗
|
測量
|
|
|
三極管
|
外形
|
標識
|
小測驗
|
型號判定
|
管腳判定
|
|
|
光電器件
|
外形
|
種類
|
|
|
|
|
|
集成電路
|
外形
|
標識
|
考考你
|
|
|
|
|
晶閘管與單結管電路
|
外形
|
電路
|
測量
|
仿真
|
排故
|
考考你
|
|
電子技術
|
單相橋式整流濾波電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
射極偏置電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
串聯穩壓電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
延時開關電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
RC振蕩電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
直流電動機調速電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
差分放大電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
單結管同步觸發電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
三端可調穩壓電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
宿舍燈控制電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
電力拖動
|
接觸器聯鎖正反轉
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
按扭聯鎖正反轉控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
雙重聯鎖正反轉控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
反接制動控制電路
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
Y-Δ降壓啟動電路
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
手動順序起動控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
直流電動機調速控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
雙速電動機調速控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
電動葫蘆控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
繞線式電動機控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
照明電路
|
日光燈接線
|
接線
|
原理
|
仿真
|
考考你
|
|
|
|
兩地燈控制
|
接線
|
原理
|
仿真
|
考考你
|
|
|
|
機床電路
|
接觸器聯鎖正反轉
|
故障現象
|
排故
|
|
|
|
|
按扭聯鎖正反轉控制
|
故障現象
|
排故
|
|
|
|
|
雙重聯鎖正反轉控制
|
故障現象
|
排故
|
|
|
|
|
電動機反接制動控制
|
故障現象
|
排故
|
|
|
|
|
Y-Δ降壓啟動電路
|
故障現象
|
排故
|
|
|
|
|
手動順序起動控制
|
故障現象
|
排故
|
|
|
|
|
直流電動機調速控制
|
故障現象
|
排故
|
|
|
|
|
雙速電動機調速控制
|
故障現象
|
排故
|
|
|
|
|
電動葫蘆控制
|
故障現象
|
排故
|
|
|
|
|
繞線式電動機控制
|
故障現象
|
排故
|
|
|
|
|
常用工具
|
驗電筆
|
介紹
|
|
|
|
|
|
|
旋具
|
介紹
|
|
|
|
|
|
|
剝線鉗
|
介紹
|
|
|
|
|
|
|
電工刀
|
介紹
|
|
|
|
|
|
|
電烙鐵
|
介紹
|
|
|
|
|
|
|
儀器儀表
|
萬用表
|
種類
|
面板
|
測電阻
|
測電壓
|
測直流電流
|
測電壓
|
|
兆歐表
|
種類
|
面板
|
測繞組間電阻
|
測電阻
|
考考你
|
|
電流表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
電壓表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
鉗形電流表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
直流單臂電橋
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
信號發生器
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
普通示波器
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
導線連接
|
導線簡介
|
裸線
|
電磁線
|
絕緣線
|
通信電纜
|
|
|
命名法
|
電線命名法
|
射頻電纜命名法
|
|
|
|
線材選用
|
電路條件
|
環境條件
|
導線顏色選用
|
|
導線連接
|
單股芯線連接
|
七股芯線的連接
|
七股芯線T型連接
|
|
線頭絕緣的恢復
|
絕緣材料
|
包纏方法
|
熱縮管
|
|
PLC
|
認識PLC
|
結構
|
I/O單元
|
工作方式
|
簡易編程器
|
|
|
交通信號燈控制系統
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
運行
|
|
可逆運行反接制動
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
|
Y-Δ降壓起動
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
