了解交流全橋測量動態應變參數的原理與方法。

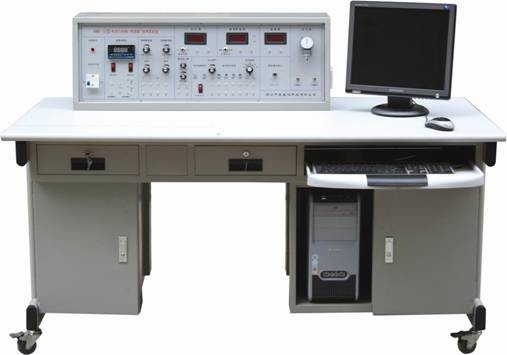

二、實驗儀器：

應變傳感器模塊、振動源、信號源、萬用表（自備）、示波器。

三、實驗原理：

將應變傳感器模塊電橋的直流電源E換成交流電源，則構成一個交流全橋，其輸出

u=  ，用交流電橋測量交流應變信號時，橋路輸出為一調制波。當雙平行振動梁被不同頻率的信號激勵時，起振幅度不同，貼于應變梁表面的應變片所受應力不同，電橋輸出信號大小也不同，若激勵頻率與梁的固有頻率相同時則產生諧振，此時電橋輸出信號最大，根據這一原理可以找出梁的固有頻率。

四、實驗內容與步驟：

1．不用模塊上的應變電阻，改用振動梁上的應變片，通過導線連接到三源板的“應變輸出”。四個應變電阻通過導線接到了應變傳感器模塊的虛線全橋上。

2．按交流全橋性能測試實驗連接電路，并將系統靈敏度調至最高。

3．將信號源Us2低頻振蕩器輸出接入振動臺激勵源插孔，調節頻輸出幅度和頻率使振動臺(圓盤)明顯有振動。

4．低頻振蕩器幅度調節不變，改變低頻振蕩器輸出信號的頻率（用頻率/轉速表監測），用上位機檢測頻率改變時低通濾波器輸出波形的電壓峰－峰值，填入下表。

5．實驗結束后，關閉實驗臺電源，整理好實驗設備。

 五、實驗報告

        從實驗數據得出振動梁的共振頻率。

六、注意事項

進行此實驗時低頻信號源幅值旋鈕約放在3/4位置為宜。
