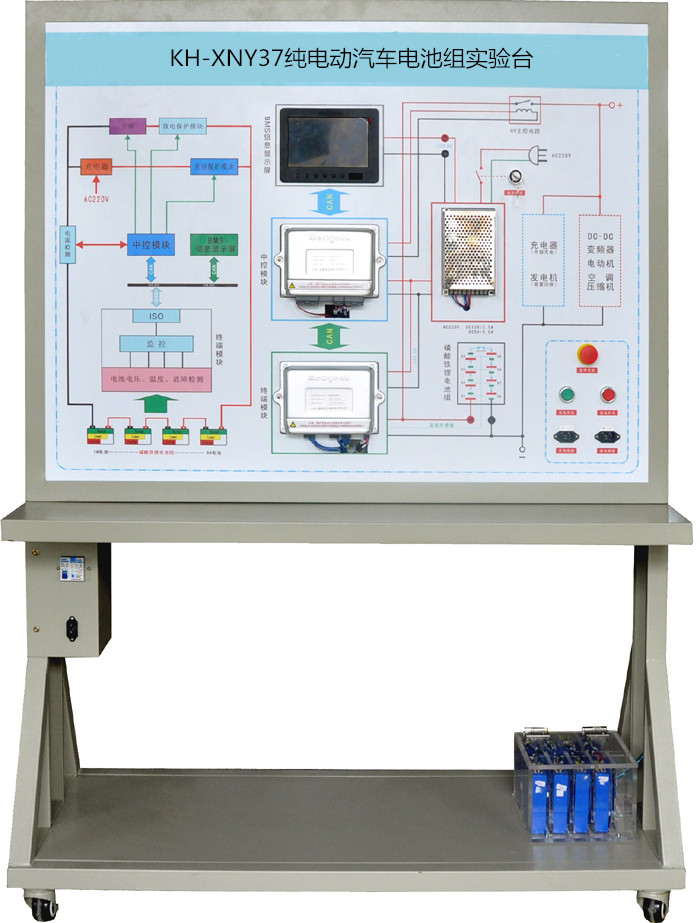

一、功能特點

1.該設備采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。

2.實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。

3.實驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。

4.實驗臺內部裝有離心式鼓風機與PTC輔助加熱器，用于模擬汽車運行時電池組的放

電負載。

5.實驗臺整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂

工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。

6.實驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，

無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

二、技術參數

外接電源：交流220V±10% 50Hz

工作電壓：直流12V

工作溫度：-40℃～+50℃ 4. 外形尺寸：980×660×1400mm(長×寬×高)

三、基本配置

檢測控制面板、BMS電池管理控制單元、7寸BMS信息顯示屏、磷酸鐵鋰電池組、電源開關、12V開關電源、急停開關、充放電開關、充放電插座、充放電插頭、離心式鼓風機、PTC輔助加熱器、移動臺架等。

四、實驗內容

1、BMS系統操作實訓

2、BMS系統結構及運行原理學習

3、汽車動力電池系統組串原理

4、系統運行時單節動力電池數據采集與讀取

5、動力電池組開路故障模擬

6、電池組單體電池高溫報警故障模擬

7、電池組單體電池超壓報警故障模擬

8、電池組單體電池開路報警故障模擬

9、電池組充電與放電過程實訓

KH-XNY08純電動汽車制動能量回收系統示教板

一、功能特點

1.該設備完整展示了純電動汽車制動能量回收系統的基本原理，可動態模擬純電動汽車制動能量回收系統在不同工況下的運行狀態。

2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車制動能量回收系統結構原理圖和實物，認識和分析純電動汽車制動能量回收系統的工作原理。

3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、電機控制器、直流控制器等，并輔以發光二極管進行系統流向的動態指示。

▲面板安裝電動車儀表與電流表，真實同步顯示電流等數據。

4. 示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等

5.示教板工作可采用普通220V交流電源，經內部電路變壓整流轉換成直流電源，無需蓄電池，減少充電的麻煩，直流電源有防短路功能。

二、技術參數

1.外接電源：交流220V±10% 50Hz

2.工作電壓：直流12V

3.工作溫度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(長×寬×高)

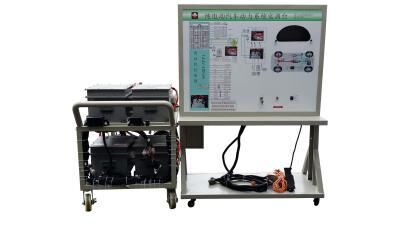

KH-XNY15型144V純電動汽車動力系統實訓考核裝置

一、功能特點

1、該設備完整展示真實汽車電動動力系統，可以動態真實演示電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行工況。

2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖及控制電路圖和實物，認識和分析汽車電動動力系統的工作原理。

3、實訓臺面板上安裝有電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、儀表（轉速表、電流指示表、）等，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車的電機用來演示電動機的工作狀態。

4、采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.檢測臺與運行臺用航空插頭，真實運行電動汽車的電動動力驅動系統。

6.安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。

二、技術規格

1、外接電源：原電動汽車電源

2、工作電壓：原電動汽車電源

3、工作溫度：-40℃～+50℃

4、檢測臺外形尺寸：1240*600*1700mm(長×寬×高)

5、運行臺外形尺寸：1000*600*1200mm(長×寬×高)

三、實訓項目

1．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。

2．操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。

3. 真實運行電動動力系統啟動工作過程

4. 真實運行電動動力系統低速行駛工作過程

5. 真實運行電動動力系統一般行駛工作過程

6. 真實運行電動動力系統全速行駛工作過程

7. 真實運行電動動力系統減速行駛工作過程

8. 真實運行電動動力系統停車行駛工作過程

9. 模擬電動動力系統制動回收工作過程
