了解霍爾傳感器的原理與應用。

二、實驗儀器：

霍爾傳感器模塊、霍爾傳感器、測微頭、直流電源、數顯電壓表。

三、實驗原理：

根據霍爾效應，霍爾電勢U_H=K_HIB，其中K_H為靈敏度系數，由霍爾材料的物理性質決定，當通過霍爾組件的電流I一定，霍爾組件在一個梯度磁場中運動時，就可以用來進行位移測量。

四、實驗內容與步驟

1．將霍爾傳感器安裝到霍爾傳感器模塊上，傳感器引線接到霍爾傳感器模塊9芯航空插座。按圖24-1接線。

2．開啟電源，直流數顯電壓表選擇“2V”檔，將測微頭的起始位置調到“10mm”處，手動調節測微頭的位置，先使霍爾片大概在磁鋼的中間位置（數顯表大致為0），固定測微頭，再調節Rw1使數顯表顯示為零。

3．分別向左、右不同方向旋動測微頭，每隔0.2mm記下一個讀數，直到讀數近似不變，將讀數填入下表

                                    表24-1

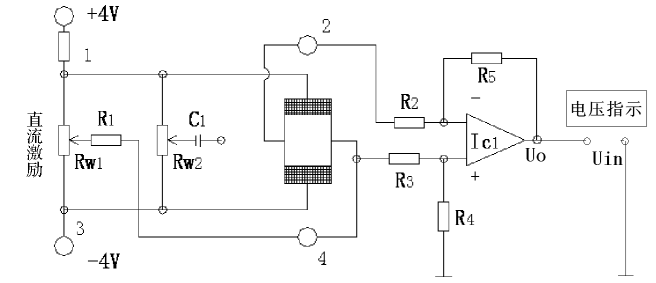

圖24-1 霍爾傳感器直流激勵接線圖

五、實驗報告

作出U－X曲線，計算不同線性范圍時的靈敏度和非線性誤差。
