由于電子控制燃油噴射發動機的復雜性，特別是高檔轎車為了追求舒適，配備的電子控制燃油噴射發動機更為復雜，難于理解與學習。在現實教學中，實驗臺能夠準確,直觀地顯示發動機電控系統的數據流和故障碼，而且能真實的模擬實車可能發生的故障。因此，開發設計適合實訓教學用的電子控制燃油噴射發動機是非常必要的。

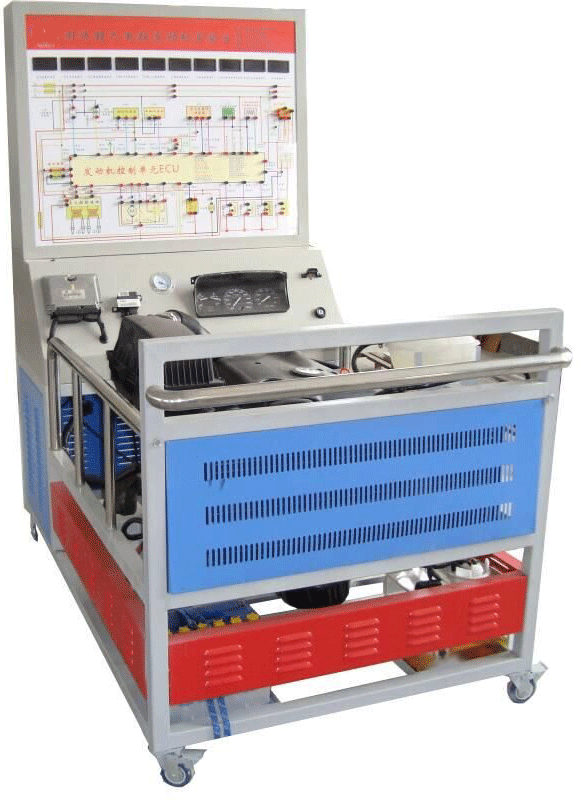

大眾桑塔納3000發動機實驗臺的特點

桑塔納3000時代超人AJR型發動機試驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。

設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

　　1)動態運行功能：在原廠發動機總成基礎上，配備各相關輔助控制系統，各傳感器、執行器均齊全有效，發動機運行正常。
　　2)檢測臺：表面印刷電控系統線路圖，并用圖形文字加以說明，電腦管腳與之對應的信號測量點。
　　3)操控臺：燃油壓力表、真空表顯示發動機動靜態數據，并配有臺架電源開關。
　　4)自診斷功能：配備電腦數據檢測端口，可連接專用或通用型解碼儀，對發動機電控系統進行ECU編碼查詢，故障碼讀取，故障碼清除，動態數據流讀取，波形分析，執行元件測試，系統登錄等。
實驗臺的總體設計方案
該發動機實驗臺為汽車維修教育和培訓機構使用，所以要力求做到形象直觀，以使學生對于桑塔納3000AYJ發動機各部分的組成及工作原理的學習起到事半功倍的效果；另外此實驗臺設計有教學模式和考核模式，在考核模式時，面板上的數字儀表和LED燈沒有任何顯示。以此為設計的出發點，本設計的總體設計方案定為：
1、選型

確定桑塔納3000轎車AYJ型發動機為本實驗臺的機型。AYJ型發動機使用了閉環電子多點順序噴射系統，采用最新橫流掃氣技術，降低了進氣溫度，提高了進氣量和充氣效率，配合長弧形進氣歧管和諧振式，使發動機在高速運轉下扔能保持穩定的進氣壓力，輸出功率更加順暢。
2、設計實驗臺臺架
　　以利于實訓教學為目的，同時達到安全可靠、操作方便、結構穩定、造型美觀的要求。實驗臺采用45#方鋼焊接制作，規格40*40mm,表面經過噴塑處理,防腐、防銹,底部安裝有萬向腳輪,并帶有腳輪自鎖裝置。在實驗臺右下側為油箱和蓄電池支撐架，左下側為制動踏板和加速踏板支撐架。
3、設計實驗臺面板

面板設計包括面板電路圖的設計、顯示裝置設計（儀表、指示燈等）。
4、實驗臺面板設計
　　桑塔納3000AYJ型電控發動機實驗臺的面板除實驗臺單位的名稱外分為五個部分。第一部分為數字顯示儀表。第二部分為桑塔納3000AYJ電控發動機電路圖。第三部分為燃油壓力表、真空表、發動機電腦檢測點。第四部分為電腦線束插頭端子名稱和各符號說明。第五部分為研制單位名稱。
5、實驗臺面板電路圖的設計
　　該設計遵循原車電路圖進行繪制，略有改動，主要是刪減掉一些不必要的附屬電路，形象直觀的再現了發動機電控系統的工作原理，還根據實車中的常發故障現象，在電路中設置了檢測端子，通過專用檢測儀器可進行各主要傳感器、執行器的電壓檢測。
