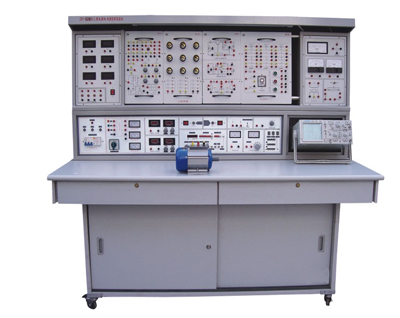

KHL-3000立式電工實驗臺

立式電工實驗臺具有較完善的安全保護措施，較齊全的功能。電工、電氣控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構,維修、更換元件拆裝方便。該實驗臺結構合理，學�？呻S時按需要增添新的模塊掛箱，靈活、經濟。

全套實驗室13臺，價格：130000元/套

1、適用范圍：

　　適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

2、本系列設備其實驗臺、實驗屏和實驗操作桌結構和功能相同：

1、實驗臺構成與性能

1.1、電源及參數

1.1.1 輸入電源：三相四線電源，輸入時指示燈亮

1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。

A組：?jiǎn)�、三相可調交流電源,提供三相0～380V連續可調的交流電源,同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。

B組：低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組：雙路恒流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓：<5mV。

E組：?jiǎn)蜗嘟涣魇须娸敵�，供用�?hù)自備設備使用。

1.2、函數信號發生器：

1.2.1 波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波。

1.2.2 頻率范圍：由0.1Hz到2MHz，分七個頻率檔級。

1.2.3 正弦波失真度：10-30Hz<3%　30Hz-100KHz≤1%

1.2.4 方波響應：前沿/后沿≤100nS（開路）

1.2.5 最大輸出幅度(開路)：f1.2.6 直流偏置(開路)：眑0V

1.2.7 輸出阻抗Z：Z0=50Ω?5Ω

1.2.8 占空比：脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。

1.2.9 壓控振蕩(VCF)：加外加直流電壓0--?5V變化時，對應的頻率變化大于l00:1。

1.2.10 輸出衰減：20dB　40dB　60dB

1.3 頻率計數器:

1.3.1 測頻范圍:lHz～l00MHz。

1.3.2 閘門時間:0.01S、0.1S、1S、10S

1.3.3 輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。

1.4 單次脈沖:每次可輸出一對正負脈沖。

1.5 音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

1.6 七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。

1.7 絕緣電阻：>5MΩ

1.8 漏電保護：漏電動作電流≤30MA

2、實驗屏：

2.1 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。

2.2 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。

2.3 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。

2.4 外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。

2.5 外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。

2.6 外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。

2.7 四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。

2.8 指針式功率因數表：外測實驗電路功率因數，2.5級。

2.9 指針式?100uA電流表，1.5級，外測。

2.10 指針10mA電流表，1.5級，外測。

2.11 實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。

2.12 日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。

2.13 實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。

3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。

3、本系列成套設備各自的構成、配備及實驗項目:

一、構成：實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗操作桌構成。一臺二座，規格：160X70X172cm。

1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器, 日光燈實驗電路、功率因數表等, 中部為實驗時放置掛箱。

2、實驗臺：由電源、信號源、安全保護裝置構成。

3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。

4、實驗?zāi)K掛箱：

01 電流源電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。

02 由常用分立元件，RC選頻網絡測定單元組成。

03 三相負載

04 繼電控制一單元

05 繼電控制二單元

二、器材配備(每臺/2座)：

1臺180W三相電動機，1只MF500萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。

三、用戶自備器材：示波器（型號不限），毫伏表，滑線變阻器。

實驗項目

1、常用電工儀表的使用

2、線性元件與非線性元件的伏安特性

3、直流電路電壓與電位的研究

4、基爾霍夫定律的驗證

5、迭加原理與互易定理的驗證

6、代文寧定理與諾頓定理的驗證

7、電壓源與電流源的等效變換

8、受控源的研究

9、一階電路的響應

10、二階電路的響應

11、研究LC元件在直流電路和交流電路中的特性

12、交流電路參數的測量

13、正弦交流電路RLC元件的特性

14、RL及RC串聯電路實驗

15、RLC串聯諧振電路

16、日光燈電路連接

17、改善功率因數實驗

18、互感的測量

19、三相電路及功率的測量

20、R-C選頻網絡實驗

21、二端口網絡的研究

22、單相變壓器實驗

23、三相異步電動機的使用與起動

24、三相異步電動機的正、反轉

25、三相異步電動機的Y-?起動

26、三相異步電動機的順序控制

27、三相異步電動機的能耗制動
