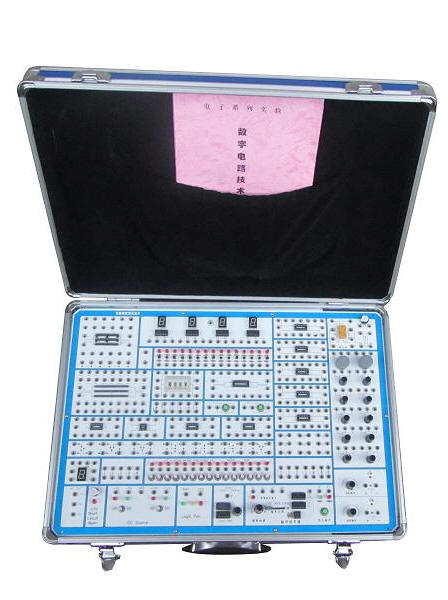

KH-6410數字電路實驗箱
KH-6410型數字電路實驗箱是“數字電路”、“脈沖電路”以及課程設計的基本教學儀器,同時也是產品開發及科研的基本工具之一。該產品在設計時充分考慮實驗需要,并吸收了同類產品的優點,設計精良,性能穩定可靠。

一、技術參數
1、工作電源:單相交流220V±5% 50HZ
2、外形尺寸:512mm×357mm×176mm
3、整機功耗:<60W
4、環境溫度:-5℃~40℃
5、相對濕度:≤85%(25℃)
二、主要設置及性能特點
1、實驗板
(1)母板采用2mm厚印制線路板制成,正面印有連線、字符等,反面是相應的印刷線路及有關元器件等。
(2)母板上設有若干個高可靠的圓腳集成塊插座(8P、14P、16P、20P、28P、及40P)及60多根高可靠的鍍銀長紫銅管,供插電阻、電容、電位器和三極管等。母板上固定器件有多圈電位器、電容器、按鈕開關以及晶振等。還設有340多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好)作為實驗連接點、測試點,實驗接線時,只要拿鎖緊插頭線相互連接即可。
(3)母板設計合理,接觸可靠,實驗靈活方便。徹底解決了長期使用接觸不良等問題。
2、直流電源 提供±5V/0.5A和±15V/0.5A的穩壓源四路,均有短路保護自動恢復功能,其中+5V電源具有短路報警、指示功能。`
3、脈沖信號源 提供正、負輸出單次脈沖一組和一組頻率1HZ、1KHZ、20KHZ附近連續可調的方波脈沖源,通過頻率細調多圈電位器對輸出頻率進行細調。
4、三態邏輯測試筆 高電平為紅色發光管亮,低電平為綠色發光管亮,高阻態或電平處于不高不低的電平值時黃色發光管亮。
5、電平指示 15位紅色LED
6、邏輯開關 15位紅色LED
7、數字顯示 四位七段LED
8、撥碼開關 四位可逆十進制撥碼開關
9、保護箱 高強度ABS工程塑料保護箱,外形尺寸為:512mmX357mmX176mm有把手等,造形美觀大方。
10、備有實驗連接線和實驗指導書等。
三、實驗項目:
提供編有22個實驗項目的詳細實驗指導書,具有相當?shù)纳疃群蛷V度,各級各類學?筛鶕自已的教學需要進行精選,還可以結合自已的要求進行改寫、擴充及開發其他新的實驗項目。
(1)晶體管開關特性、限幅器與鉗位器
(2)TTL集成邏輯門的邏輯功能與參數測試
(3)CMOS集成邏輯門的邏輯功能與鉗位器
(4)集成邏輯電路的連接和驅動
(5)組合邏輯電路的設計與測試
(6)譯碼器及應用
(7)數據選擇器及其應用
(8)觸發器及應用
(9)計數器及應用
(10)移位寄存器及應用
(11)脈沖分配器及其應用
(12)使用門電路產生脈沖信號自激多諧振蕩器
(13)單穩態觸發器與施密特觸發器脈沖延時與波形整形電路
(14)555時基電路及其應用
(15)D/A、A/D轉換器
四、主要配置清單
序號
|
名 稱
|
規格型號
|
數 量
|
單 位
|
備注
|
1
|
實驗箱體
|
鋁塑結構,高強度ABS工程塑料保護箱,外形尺寸為512mm×357mm×176mm
|
1
|
只
|
|
2
|
母板
|
2mm厚印制線路板
|
1
|
塊
|
|
3
|
集成座
|
8P、14P、16P、20P、28P、40P
|
18
|
個
|
|
4
|
長紫銅管
|
鍍銀
|
66
|
根
|
|
5
|
直流電源
|
±5V/0.5A和±15V/0.5A
|
4
|
路
|
|
6
|
脈沖信號源
|
單次脈沖一組和一組頻率1HZ、1KHZ、20KHZ附近連續可調的方波脈沖
|
2
|
組
|
|
7
|
邏輯測試筆
|
三態
|
1
|
只
|
|
8
|
電平指示器
|
LED
|
15
|
位
|
|
9
|
邏輯開關
|
LED指示
|
15
|
位
|
|
10
|
譯碼顯示器
|
七段LED
|
4
|
位
|
|
11
|
撥碼開關
|
四位可逆十進制撥碼開關
|
4
|
位
|
|
12
|
實驗連接線
|
高可靠自鎖緊
|
1
|
套
|
|
13
|
實驗指導書
|
|
1
|
套
|
|
KH-6411模擬電路實驗箱
“KH-6411型模擬電路實驗箱”是模擬電路、電子技術基礎以及課程設計的基本實驗教學儀器。該產品充分考慮“模電”實驗教學特點,進行精心設計,產品性能可靠,有利于培養學生的動手能力,是高等院校、職業技術學院、中專等理想的教學設備。

一、主要設置及性能特點
1、實驗板
(1)母板采用2mm厚印制線路板制成,正面有元器件圖形符號及相應的連線,反面為印刷線路,并焊好相關的元器件。
(2)母板上設有8P 2只、14P 1只、40P 1只高可靠圓腳集成塊插座,還設有200多根可靠的鍍銀長紫銅管,供插電阻、電容、電位器和三極管等。母板上的固定實驗器件有三端穩壓塊(如7815、7915、LM317等)、電容器、三極管(如3DG6、3DG12、3CG12等)、場效應管、可控硅、單結晶體管、12V信號燈、整流橋堆、二極管、穩壓管(2CW54等)、功率電阻、振蕩線圈、揚聲器、精密多圈電位器(10K1只、100K1只)、蜂鳴器等。母板上設用250多個高可靠鎖緊式防轉疊插座(與集成塊插座、鍍銀紫銅管及固定器件腳等已內部連好)作為實驗時的連接點、測試點。
(3)母板上配有共射極單放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板四塊固定線路實驗板。
(4)母板設計新穎,實驗方便可靠。徹底解決接觸不良等問題。
2、直流電源 提供±5V/0.5A,±12V/05A穩壓電源共四路,均有短路保護自復功能。
3、交流電源 提供0V、6V、10V、14V及中心抽頭17V兩路低壓交流電源(AC50HZ)。
4、指針式直流毫安表 量程為1mA,內阻100歐。
5、頻率計 六位數碼顯示
6、保護箱 高強度ABS工程料保護箱,有把手,造型美觀大方。
7、備有實驗連接線及實驗指導書等。
二、技術參數
1、工作電源:單相交流220V±5% 50HZ
2、外形尺寸:512mm×357mm ×176mm
3、整機功耗:<60W
4、環境溫度:-5℃~40℃
5、相對濕度:≤85%(25℃)
三、實驗內容
提供編有26個實驗項目的詳細實驗指導書,具有相當?shù)纳疃群蛷V度,各級各類學?筛鶕自己的教學需要進行選擇,還可以結合自己的要求進行改、擴充及開發其它新的實驗項目。
本實驗指導書所列的實驗項目如下:
(1)常用電子儀器的使用
(2)晶體管共射極單管放大器
(3)場效應管放大器
(4)負反饋放大器
(5)射極跟隨器
(6)差動放大器
(7)集成運算放大器指標測試
(8)集成運算放大器的基本應用Ⅰ模擬運算電路
(9)集成運算放大器的基本應用Ⅱ信號處理(有源濾波器)
(10)集成運算放大器的基本應用Ⅲ信號處理(電壓比較器)
(11)集成運算放大器的基本應用Ⅳ信號處理(波形發生器)
(12)RC正弦波振蕩器
(13)LC正弦波振蕩器
(14)函數信號發生器的組裝與調試
(15)壓控振蕩器
(16)低頻功率放大器ⅠOTL功率放大器
(17)低頻功率放大器Ⅱ集成功率放大器
(18)直流穩壓電源Ⅰ串聯型晶體管穩壓電源
(19)直流穩壓電源Ⅱ集成穩壓器
四、主要配置清單:
序號
|
名 稱
|
規格型號
|
數 量
|
單 位
|
備注
|
1
|
實驗箱體
|
鋁塑結構,高強度ABS工程塑料保護箱,外形尺寸為512mm×357mm×176mm
|
1
|
只
|
|
2
|
母板
|
2mm厚印制線路板
|
1
|
塊
|
|
3
|
集成座
|
8P、14P、40P
|
1
|
套
|
|
4
|
長紫銅管
|
鍍銀
|
230
|
根
|
|
5
|
防轉疊接插座
|
高可靠自鎖緊式
|
256
|
個
|
|
6
|
固定實驗器件
|
三端穩壓塊(如7815、7915、LM317等)、電容器、三極管(如3DG6、3DG12、3CG12等)、場效應管、可控硅、單結晶體管、12V信號燈、整流橋堆、二極管、穩壓管(2CW54等)、功率電阻、振蕩線圈、揚聲器、精密多圈電位器(10K1只、100K1只)、蜂鳴器等
|
1
|
套
|
|
7
|
直流電源
|
±5V/0.5A,±12V/05A
|
4
|
路
|
|
8
|
低壓交流電源
|
0V、6V、10V、14V及中心抽頭17V兩路
|
5
|
路
|
|
9
|
指針式直流毫安表
|
量程為1mA,內阻100歐
|
1
|
只
|
|
10
|
頻率計
|
六位數碼顯示
|
1
|
臺
|
|
11
|
實驗連接線
|
高可靠自鎖緊
|
1
|
套
|
|
12
|
實驗指導書
|
|
1
|
套
|
|
