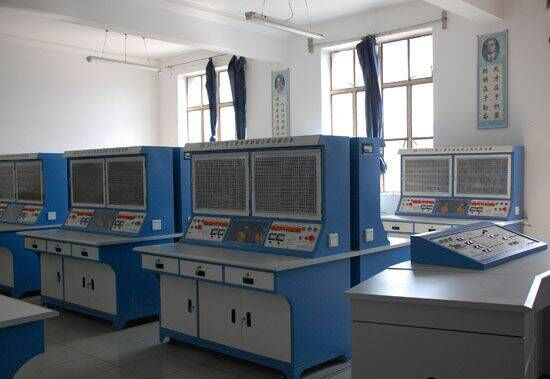

KH-601A維修電工技能實訓考核裝置
價格：20500元/臺
1.1產品概述：
該套設備采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
1.2技術參數：
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
外形尺寸：1500×750×1650mm
額定功率：<0.5KW
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：150Kg
1.3產品結構：
桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。
多功能網板部分：多功能網孔板采用“門框式”設計，主體采用2mm厚的拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型“橫二豎六”橢圓長孔加工，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
1.4基本配置：
|
序號
|
物 料 名 稱
|
規 格 型 號
|
單位
|
數量
|
備注
|
|
1
|
實訓電源屏
|
鋼制
|
臺
|
1
|
|
|
2
|
鋼制實訓桌
|
鋼制
|
個
|
1
|
|
|
3
|
控制按鈕
|
LA10-3H
|
個
|
4
|
|
|
4
|
行程開關
|
LXK3-20S/BH1 帶鎖 單輪
|
個
|
8
|
|
|
5
|
漏電斷路器
|
DZ47LE-32 16A/3P+N 正泰
|
個
|
2
|
|
|
6
|
輔助觸頭
|
F4-22
|
個
|
8
|
|
|
7
|
交流接觸器
|
CJX2-1210 110V 正泰
|
個
|
6
|
|
|
8
|
交流接觸器
|
CJX2-1201 110V 正泰
|
個
|
2
|
|
|
9
|
熱過載繼電器
|
JR36-20 0.72A
|
個
|
4
|
|
|
10
|
中間繼電器
|
JZ7-44 110V
|
個
|
2
|
|
|
11
|
時間繼電器
|
AH3-3/露出型/60S /AC110V
|
個
|
4
|
|
|
12
|
時間繼電器座
|
PF083-A /8T圓孔
|
個
|
4
|
|
|
13
|
熔斷器座
|
RT28N-32X 10*38 正泰
|
個
|
10
|
|
|
14
|
熔體
|
10*38 2A
|
個
|
4
|
|
|
15
|
熔體
|
10*38 5A
|
個
|
6
|
|
|
16
|
可調管式電阻
|
150W150Ω±5%
|
個
|
6
|
|
|
17
|
啟動電容(電力電容)
|
4.75uF/500V(CBB65-±5%)Φ6.3插片引線式
|
個
|
2
|
|
|
18
|
橋堆
|
KBPC1010 400V
|
個
|
2
|
|
|
19
|
二極管
|
ZP-10A整流
|
個
|
2
|
|
|
20
|
漏電開關盒
|
3位（DZ47系列斷路器專用）
|
個
|
2
|
|
|
21
|
漏電斷路器
|
DZ47LE-32 16A/1P+N 正泰
|
個
|
2
|
|
|
22
|
86型電源插座
|
二二三
|
個
|
2
|
|
|
23
|
電源插座
|
86型 2*2*3 帶開關
|
個
|
2
|
|
|
24
|
單極開關
|
86# 二位
|
個
|
2
|
|
|
25
|
單極開關
|
86# 四位
|
個
|
2
|
|
|
26
|
蓋板
|
86#
|
個
|
2
|
|
|
27
|
插座底盒
|
86#/明裝
|
個
|
6
|
|
|
28
|
燈座
|
插口/平底 白色
|
個
|
2
|
|
|
29
|
燈座
|
螺口 86#
|
個
|
6
|
|
|
30
|
插口燈泡
|
25W/220V
|
個
|
2
|
|
|
31
|
螺口燈泡
|
25W/220V
|
個
|
6
|
|
|
32
|
彎頭
|
φ20 PVC
|
個
|
2
|
|
|
33
|
線管三通
|
φ20 PVC
|
個
|
2
|
|
|
34
|
管卡
|
φ20 PVC
|
個
|
12
|
|
|
35
|
活接
|
Φ20 PVC
|
個
|
6
|
|
|
36
|
通用導軌
|
50孔1m/根（DN35)
|
個
|
1
|
|
|
37
|
螺母(六角頭)
|
M4 不銹鋼
|
個
|
92
|
|
|
38
|
平介(墊片)
|
4*12*1 不銹鋼
|
個
|
92
|
|
|
39
|
十字半圓頭螺絲
|
4*25 不銹鋼
|
個
|
60
|
|
|
40
|
十字半圓頭螺絲
|
4*50 不銹鋼
|
個
|
40
|
|
|
41
|
線管
|
φ20 PVC
|
個
|
0.5
|
|
|
42
|
線槽
|
4035 藍色 2米
|
個
|
1
|
|
|
43
|
大圓頭(扁頭)自攻絲
|
4*16 不銹鋼
|
個
|
6
|
|
|
44
|
工具箱
|
成套工具/12件套
|
個
|
2
|
|
|
45
|
雙聯開關
|
86#
|
個
|
2
|
|
|
46
|
實訓指導教材
|
紙質及電子版
|
套
|
1
|
|
|
47
|
學生凳組件
|
塑鋼凳面(藍）+鐵質凳
|
張
|
2
|
|
1.5實驗內容：
（1）電力拖動部分：
1) 低壓電器的識別
2) 三相異步電動機直接啟動控制
3) 串聯電阻降壓啟動線路
4) 三相異步電動機點動控制線路
5) 三相異步電動機自鎖控制線路
6) 接觸器聯鎖的三相異步電動機正反轉控制線路
7) 直接啟動及能耗制動控制
8) 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
9) 電動反接制動控制線路
10) 雙重聯鎖的三相異步電動機正反轉控制線路
11) 工作臺自動往返控制線路
12) 三相異步電動機順序控制線路
13) 三相異步電動機多地控制線路
14) 三相鼠籠異步電動機的降壓起動控制電路
15) 通電延時帶直流能耗制動的Y-△起動的控制線路
16) 手動Y-△控制
17) C620車床的接線、故障與維修
18) 電動葫蘆電氣控制
19) 銑床主軸與進給電動機的控制
（2）照明部分：
1) 插座和一個開關控制一盞燈的控制與接線
2) 兩個雙聯開關控制一盞燈的控制與接線
3) 三個開關控制一盞燈的控制與接線
4) 日光燈的控制與接線
