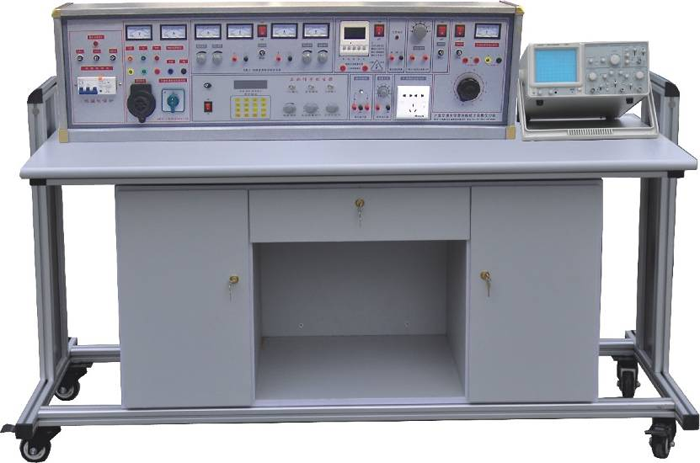

KH-18E通用智能型電工實驗室成套設備（透明模塊/功率表、功率因數表）

一、產品的特點：

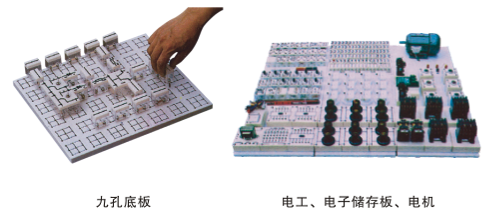

實驗臺具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

價格：6000元/臺

二、實驗臺及操作桌結構：

1．實驗臺外殼尺寸：123×35×20cm

2．三相保險座

3．三相電源輸入指標

4．總開關：實驗臺電源總開關，帶漏電、過載保護

5．試驗按鈕：試驗漏電開關漏電功能

6．電源輸入指示1只

7．電源輸出指示3只(紅、綠、黃三色)

8．交流電壓表：指示輸出線電壓

9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況

10．接線座5只：A單元三相四線及地線輸出

11．電流表W相電流輸出指示

12．O/I開關：三相四線電源輸出控制(提高安全系數)

13．接線座2只：B單元交流低壓電源輸出

14．電表(2A)：B單元交流電流指示

15．旋鈕：B單元3-24V交流低壓選擇輸出

16．開關：C單元雙路直流穩壓電源開關

17．旋鈕：C單元雙路Ⅰ路穩流調節

18．旋鈕：C單元雙路Ⅱ路穩流調節

19．接線座2只：C單元Ⅰ路直流穩壓輸出

20．保險座：C單元雙路穩壓電源保險

21．電表4只：雙路穩壓電源電壓、電流指示

22．接線座：D單元直流5V穩壓輸出

23．電表：D單元電流0.5V輸出指示

24．開關1：控制各低壓交流電、信號源

25．開關2：控制E單元交直流調壓電源

26．電表：E單元交流電壓輸出指示

27．接線座4只：E單元交流、直流輸出口

28．旋鈕：E單元0～240V電壓調節

29．插座：G單元220V輸出插座

30．旋鈕：音頻功率放大器音量調節

31．接線座2只：音頻信號輸入

32．按鈕：單次脈使能開關

33．接線座3只：單次脈沖輸出口

34．液晶屏：顯示輸出頻率、波形、及波形輸出衰減值

35．頻率調節模塊：數字式鍵盤輸入所需的波形頻率

36．波形先擇模塊：數字式鍵盤輸入所需的波形

37．波形輸出口：輸出選擇的波形

38．波形輸出幅度調節：細調波形輸出幅度

39．方波占空比調節：調節方波輸出占空比

40．直流偏置調節：調節波形輸出直流偏置

41．智能型功率表、功率因數表

42．實驗桌面尺寸：160×70cm

43．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗

44．儲存板：放置元件盒

45．左儲存柜：放置儲存板（帶門鎖）

46．抽屜：放置常用工具

47．右儲存柜：放置儲存板（帶門鎖）

48．示波器：型號不限（用戶自備）

49．工具

三、實驗臺主要技術指標：

1、輸入工作電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預設式限流保護功能。

電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv

D單元：直流穩壓5V，電流0.5A

E單元：交直流電壓0～240V連續可調，電流2A

F單元：220V電壓輸出，供外接儀器使用。

3、單次脈沖源：每次均可輸出一對正負脈沖

4、功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。

2）大屏幕LCD顯示輸出頻率、波形、減值。

3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。

5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。

5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。

6、智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。

7、絕緣電阻：>5MΩ

8、漏電保護：漏電動作電流≤30mA

四、結構與配備(二十四座為例)

（一）構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。

2、學生實驗機頭，共12臺，每張學生實驗操作桌上配置l臺。

3、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。

4、設備配置清單（以二十四座為例）

NO	配置名稱	型號規格	單位	數量	備注
1	教師主控臺		套	1	具有控制學生電源及演示功能
2	學生機頭		臺	12
3	學生桌		個	12
4	電工透明創新實驗模塊		套	13	詳見清單一
5	電機	380V/180W	臺	13
6	學生桌面板		塊	12
7	絕緣皮		張	13
8	凳子		張	25
9	專用實驗導線		套	13
10	指導書		套	13
11	工具		套	13
（1）	螺絲刀	小十字	把	13
（2）	螺絲刀	大十字	把	13
（3）	螺絲刀	小一字	把	13
（4）	螺絲刀	大一字	把	13
（5）	剝線鉗		把	13
（6）	尖觜鉗		把	13
（7）	萬用表	MF-47	只	13

表一電工透明創新實驗模塊配置清單（每臺）

電工透明創新實驗模塊名稱	型號/規 格	數量	備注
電阻	0.5Ω	1	1/2W
電阻	5.1Ω	1	1/2W
電阻	100Ω	2	1/2W
電阻	200Ω	1	1/8W
電阻	300Ω	1	1/8W
電阻	330Ω	2	1/8W
電阻	430Ω	1	1/8W
電阻	510Ω	1	1/8W
電阻	680Ω	2	1/8W
電阻	820Ω	1	1/8W
電阻	1K	2	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	10K	1	1/8W
電阻	13K	1	1/8W
電阻	39K	2	1/8W
電阻	100K	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	1	1/2W
電解電容	47µF	2	16V
電解電容	220µF	1	35V
電解電容	470µF	1	35V
瓷片電容	0.01µF	1	63V
瓷片電容	0.1µF	1	63V
瓷片電容	2µF	1	250V
三極管	3DG6	2
二極管	4007	2
二極管	2AP9	1
指示燈(信號燈)	6V 0.1A	1
開關		4
變壓器	220/6V.6V	1	8W
電感	8Ω	1
電感(鎮流器)	8W	1
日光燈管	8W	1
日光燈座		2
起動器		1
燈泡	220V/15W	12	自備
燈座		12
條形磁鐵		1
原副線圈		1
集成運放	UA741	2
集成座	14腳	1
直流電表	5MA	1
直流電表	50MA	3
直流電表	±100UA	1
直流電表	15V	1
交流電表	500MA	3
交流接觸器	CJ10﹣10A 380V	5
按鈕﹣綠	LA19﹣11	4
按鈕﹣紅	LA19﹣11	2
三相閘刀	HK8﹣16/3	1
熱繼電器	JRO﹣20/3	2
時間繼電器	JS7﹣2A 380V	2

五、創新實驗項目　　　　　

1．電工測量儀表的使用　　　　　　　

2．常用元件的識別與檢測　　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　　

6．電流表和電壓表的擴程　　　　　　　

7．基爾霍夫定律的驗證　　　　

8．驗征楞次定律

9．迭加原理與互易定理的驗證　　　　　

10．戴維南定理與諾頓定理的驗征　　　　

11．電壓源與電流源的等效變換　　　　　

12．受控源特性的研究　　　　　　　　　

13．一階電路實驗　　　　　　　　　　　

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡的研究

25．二端口網絡研究　

26．單相變壓器實驗　　　　　　

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機繼電接觸控制的基本電路

30．三相電動機Y一△起動控制實驗

31．三相電動機的順序控制實驗

32．三相電動機能耗制動控制實驗

利用上述32項實驗的元器件也可完成下面電路實驗

33．最簡單的電路　　　　　　　　　　　

34．電路中各點電位與參考點的選擇　　

35．電阻的串聯　　　　　　　　　　　　

36．電阻的并聯　　　　　　　　　　　　

37．電阻的混聯　　　　　　　　　　　　

38．電阻分壓器電路　　　　　　　　　　

39．全電路歐姆定律　　　　　　　　　　

40．電橋的應用與平衡條件　　　　　　

41．節點電壓法　　　　　　　　　　　

42．回路電壓法　　　　　　　

43．支路電流法　　　　　　　　　　　　

44．RCL并聯電路　　　　　　　

45．串聯電路　　　　　　　　　

46．變壓器結構及工作原理　　　　　

47．基爾霍夫第一定律　　　　　　　　　

48．基爾霍夫第二定律　　　　　　　　　

49．日光燈電路原理　　

50．擴大電壓表量程　　　　　　　　　

51．擴大電流表量程

52．RC電路的過度過程　　　　　　　　

53．RL過渡過程　　　　　　　　　　

54．電容的串聯電路　　　　　　　　　

55．電容的并聯電路

56．電容器的充放電

57．電容器在交直流中的作用

58．條形磁鐵在線圈中的運動

59．電容的混聯

60．純電阻、電感、電容電路

61．磁耦合線圈的順串

62．磁耦合線圈的反串

63．歐姆表的工作原理

64．雙聯開關二地控制

65．用示波器觀察磁滯回線

66．磁路歐姆定律

67．兩線圈的互感及同名端

68．互感耦合

69．提高功率因數的方法

70．單相電路功率的測量

71．收錄機電源電路

72．濾波電路

73．電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。

74．三相異步電機閘刀控制正轉實驗

75．具有過載保護的控制線路

76．按鈕控制的正反轉控制線路

77．接觸器控制星一三角降壓起動控制線路　

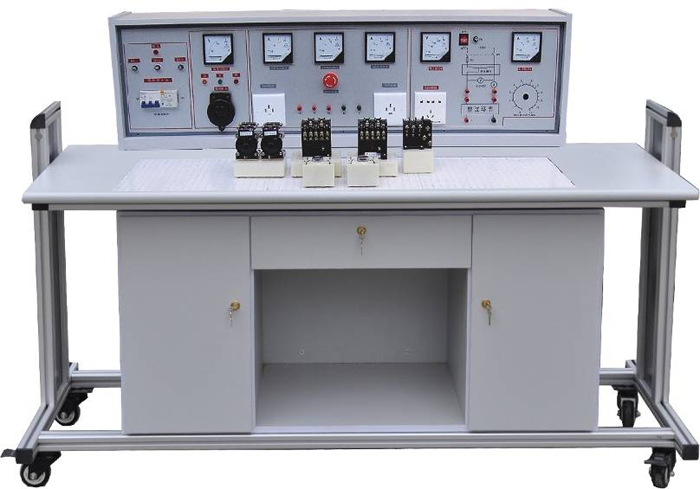

KH-178A通用電力拖動實驗室成套設備

一、研制本產品的意義：

電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓、功能齊全。最巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新換代及新增設備最佳選擇。

價格：6200元/臺

二、結構與配備（以三十座為例）：

1、配有15臺學生實驗桌：一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。

2、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制15臺學生實驗臺的電源。尺寸為160×70cm。

電源無線總控制功能：

一）、概述

“KH-178A型電源無線總控制臺” 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制。控制臺具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點�？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。

二）、特點

1、該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。

一臺“KH-178A型電源無線總控制臺”可對單個實驗室的30臺（60座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。

每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺（60座）實驗設備的電源開關無線控制。

配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。

三）、技術性能

1、工作電源：AC220V±10%/ 50Hz

2、工作環境：溫度-10℃～40℃ 相對濕度<85%(25℃)

3、載波頻率：315MHz

4、控制范圍：>50m

5、控制能力：60臺

6、外形尺寸：294mm×237mm×200mm

四）、裝置配置

1、按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中“1號臺”～“60號臺”及“全開”和“全關”為電源開關控制鍵，“確認”和“取消”為功能鍵。“1號臺”～“60號臺”開關控制鍵分別對應一個實驗室的60臺實驗設備，實現單臺控制操作；“全開”和“全關”對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；“確認”和“取消”鍵對開關控制鍵的操作進行確認或取消。

狀態指示模塊：該模塊有“1號臺”～“60號臺”共60個指示燈，分別指示該控制臺對應實驗室的60臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。

發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。

4、通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。

五）、上位機軟件功能

1）.串口掃描檢測

2）.通過串口發送工作臺工作命令

3）.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示

4）.能控制最多128工作臺

5）.開關工作臺操作時間顯示

3、配有15臺電源控制柜（每張實驗桌配一臺）。

(1)電源輸入指示

(2)UFU、VFU、WFU三相電源輸入熔斷器

(3)電源總開關:具有漏電，過載、短路保護功能

(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。

(5)電流表2A3只，分別指示U、V、W相電流輸出值。

(6)急停按鈕:按到底切斷實驗臺電源

(7)三相四線輸出接線座

(8)三相電源插座

(9)220v市電插座，供外接儀器使用

(l0)電源開關:控制"交直流調壓電源"

(11)FU：交直流調壓電源保險座

(12)0～240V交流輸出 0～240V交流輸出接線座

(13)0～220V直流輸出 0～220V直流輸出接線座

(14)電壓表250V:指示調壓電源的輸出電壓值

4、其他器材配備見清單（以三十座為例）

器材清單：

序號	名稱	型號（或規格）	單位	數量	備注
1	示教臺		1	1	控制學生電源并具有演示功能
2	電源控制柜		臺	1×15
3	學生桌		臺	1×15
4	學生凳		張	2×15
5	保護皮		張	1×16
6	保險管	2安培	只	6×16
7	交流接觸器	CJ10-l0A 380V	個	6×16	已裝元件盒上
8	指示燈	XD-5	〃	3×16	已裝元件盒上
9	整流二極管	IN5408	只	5×16	已裝元件盒上
10	電阻	RX-510Ω/30W	〃	3×16	已裝元件盒上
11	鈕子開關	KN1×2	〃	3×16	已裝元件盒上
12	行程開關	LXl9-001	〃	4×16	已裝元件盒上
13	按鈕-紅	LAl9-ll	〃	2×16	已裝元件盒上
14	按鈕-綠	LAl9-11	〃	4×16	已裝元件盒上
L5	倒順開關	KO-3 380V/10A	〃	１×16	已裝元件盒上
16	三相閘刀	380V l5A	〃	１×16	已裝元件盒上
17	三相雙投閘刀	380V l5A	〃	1×16	已裝元件盒上
18	熱繼電器	JRO-20/3	〃	2×16	已裝元件盒上
19	時間繼電器	JS7-1A 380V	〃	2×16	已裝元件盒上
20	變壓器	BK-25W 380V/6.3V 36V	〃	１×16	已裝元件盒上
21	導線	銅蕊線1.0MM	米	若干
22	尖咀鉗		把	1×16
23	螺絲刀		把	3×16
24	萬用表	MF-47型	只	1×16	大號、小號平頭、十字
25	電動機	Y/Δ380V	臺	2×16

三、實驗內容

1．閘刀開關正轉控制線路

2．接觸器點動正轉控制線路

3．具有自鎖的正轉控制線路

4．具有過找保護的正轉控制線路

5．倒順開關控制正反轉控制線路

6．接觸器聯鎖的正反轉控制線路

7．按鈕聯鎖的正反轉控制線路

8．按鈕接觸器復合聯鎖控制線路

9．自動往返行程控制線路

10．接觸器控制串聯電阻降壓起動線路

11．時間繼電器控制串聯電阻降壓控制線路

12．手動Y/△降壓起動

13．接觸器控制Y/△降壓起動

14．時間繼電器控制Y/△降壓起動

15．QX3-13型Y/△自動起動控制線路

16．半波整流能耗制動控制線路

17．全波整流能耗制動控制線路

18．C620車床電氣控制線路

19．手動降壓起動

20．單相運行反接制動控制線路

21．電動葫蘆電氣控制線路

22．C6163車床電氣控制線路

23．控制電路聯鎖控制線路

24．主電路聯鎖控制線路

利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
