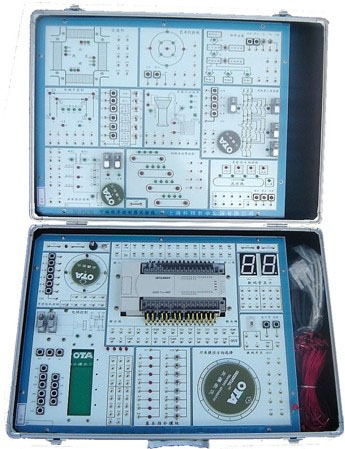

KH-X1型PLC可編程控制器實驗箱

一、產品特點
1、PLC主機采用SIEMENS S7-200 CPU226 CN AC/DC/RLY，該主機提供：輸入24點、輸出16點，功能上完全滿足目前高等院校的PC教學要求，也可按照用戶要求，使用其他品牌的PLC主機，如三菱、歐姆龍、松下、富士等，而實驗?zāi)�塊不作改動。
2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)�塊。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)�塊都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲��；
（2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。

二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：SIEMENS S7-200 CPU226（AC電源）：輸入24點、輸出 16點。
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類指令實驗：
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十三個模塊控制實驗項目：
1、交通信號燈的自動控制
2、機械手的自動控制
3、加工中心刀庫捷徑方向選擇控制
4、驅動步進電機的控制
5、舞臺藝術燈飾的控制
6、四層電梯的控制
7、LED數碼管顯示控制實驗
8、交流電機Y/Δ形起動的控制
9、液體混合裝置的自動控制
10、水塔水位俱自動控制
11、四級傳送帶的模擬運行
12、郵件分揀系統的模擬運行
13、裝配流水線控制
實驗箱配有實驗指導書，連接線等附件，免費提供軟件及實驗程序。
四、實驗箱配合指導書可掌握下列指令的應用，清單如下：
（一）基本指令
（1）取指令（2）取反指令（3）與指令（4）與非指令（5）或指令（6）或非指令（7）輸出指令（8）求反輸出指令（9）電路塊與指令（10）電路塊或指令（11）定時器指令（12）計數器指令
（二）功能指令：
（ 1）空操作指令（2）結束指令（3）互鎖指令（4）互鎖清除指令（5）跳轉指令（6）跳轉結束指令（7）鎖存指令（8）前沿微分指令（9）后沿微分指令（10）逐位移位指令（11）通道移位指令（12）高速定時器指令（13）可逆計數器指令（14）通道數據比較指令（15）數據傳送指令（16）數據求反傳送指令（17）置位進位位指令（18）復位進位位指令（19）加法指令（20） 減法指令（21）乘法指令（22）除法指令（23）十進制數轉換為二進制數指令（24）二進制數轉換為十進制數指令（25）譯碼指令（26）編碼指令等。
（三）幾個基本電路的編程：
（1） 常用啟動/停止電路；（2） 延時接通/斷開電路；（3）計數器的應用；（3） 閃爍電路；（4） 移位寄存器的應用
產品說明：
PLC主機采用SIEMENS S7-200 CPU226 CN AC/DC/RLY，該主機提供：輸入24點、輸出16點，功能上完全滿足目前高等院校的PC教學要求，也可按照用戶要求，使用其他品牌的PLC主機，如三菱、歐姆龍、松下、富士等，而實驗?zāi)�塊不作改動。

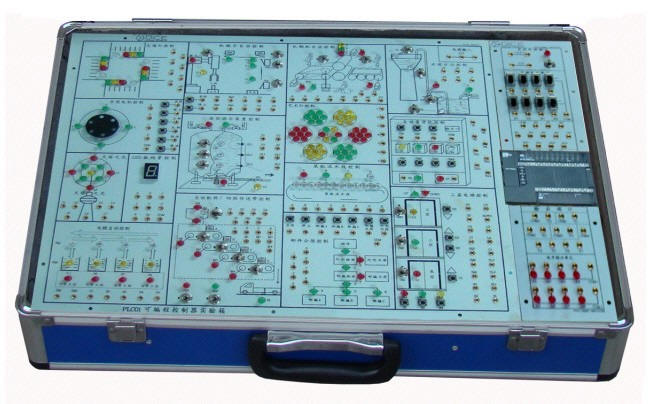

KH-X2可編程控制器實驗箱

一、產品特點
（1）KH-X2型可編程控制器實驗箱是我公司根據當前教學需要最新開發出的實驗箱。該實驗箱將實驗?zāi)�塊集中在一塊板上，實驗?zāi)�塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
（4）該實驗箱是我公司首次采用主機和實驗?zāi)�塊分離模式，可以方便的更換主機。

二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機：標配 三菱FX1N-24MR 24點主機，帶編程電纜。
三、實驗內容
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十七個模塊控制實驗項目：
1、天塔之光
2、交通燈自動控制
3、交通燈手動控制
4、四相步進電機控制（實物控制）
5、液體混合裝置自動控制
6、裝配流水線控制
7、水塔水位控制
8、機械手自動控制
9、LED數碼管控制
10、四級傳送帶控制
11、自動送料控制
12、自動售貨機控制
13、三層電梯控制
14、郵件分揀控制
15、軋鋼機自動控制
16、電鍍自動控制
17、自控成型機
四、實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
*實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。

KH-X3型PLC可編程控制器實驗箱（組態工控）

一、概述

為適應各類院校實驗室建設的需要，我們推出了“KH-X3型PLC可編程控制器實驗箱（組態工控）”。它集可編程邏輯控制器、編程軟件、MCGS節約實驗場地工控組態軟件于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，PLC可編程控制器實驗箱裝置配備的主機采用西門子（S7-200）的可編程序控制器。

二、主要技術指標：

1）、PLC主機：西門子S7-200 24點（也可根據客戶需求配置三菱、松下、歐姆龍的PLC主機）

2）、電源輸入：AC220V，50HZ

3）、利用應用軟件編程

4）、電流≥2A，過載保護。

5）、可編程控制器與計算機設有通信接口（RS232）及PC/PPI電纜。

6）、增加串口轉USB接口設備，方便目前大多數筆記本電腦使用（用戶特別要求）

7）、相應I/O引出并聯接到外部端子（用戶特別要求）

8）、尺寸：約48*38*15cm

三、性能特點：

    組態MCGS工控組態軟件，打開軟件編程環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。

實驗系統由以下幾部分構成：

1、PLC可編程控制實驗儀。

2、PLC可編程控制器演示裝置。

3、Programmable Controller（可編程控制器）。

4、編程應用軟件（Windows XP）。

5、PLC可編程控制器與計算機通訊的接口及電纜。

6、組態軟件

四、可編程實驗項目

1）、交通信號燈PLC自動控制實驗

2）、全自動洗衣機PLC自動控制實驗

3）、LED PLC自動控制實驗

4）、四層電梯PLC自動控制實驗

5）、藝術彩燈造形的PLC自動控制實驗

6）、電機自動控制演示板

7）、星角啟動的PLC自動控制實驗

8）、無人售貨的PLC自動控制實驗

9）、水塔自動供水實驗

10）、自動送料裝車實驗

11）、繼電器控制實驗

12）、搶答器控制實驗

13）、可編程控制器的基本指令編程練習

14）、用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤教學實驗

15）、針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗可根據校方的要求】

五、主要配置清單：

序號	名稱	具體配置說明	數量	單位	備注
1	PLC實訓箱		1	個
2	實訓演示單元模塊		2	塊	整塊
3	PLC主機	西門子S7-200	1	臺	24點
4	編程電纜		1	根
5	PLC編程軟件	西門子	1	套	中文版
6	工控組態軟件	MCGS中文版	1	套
7	PLC實驗程序	與實驗?zāi)�塊配套	1	套
8	組態實驗程序	與實驗?zāi)�塊配套	1	套
9	實驗指導書		1	套
10	其它配件	實驗連接線 （紅、黃、藍、黑）等	1	套	高可靠疊接插頭線
11	USB轉串口通信轉換器		2	個	用于筆記本電腦USB接口與PLC通信
