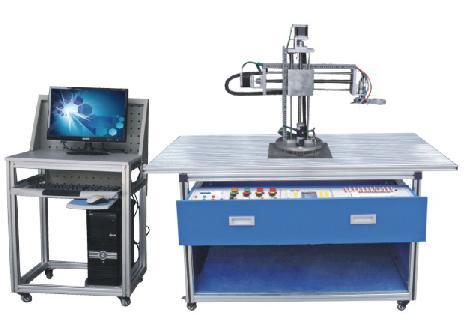

KH-JD102機械手實訓裝置

一、設備概述
工業機械手實訓裝置，由鋁合金導軌式實訓臺、機械手裝置、控制系統等組成。
該實訓裝置為坐標式機械手，可完成機械手旋轉、手臂垂直上下、手臂水平移動，手爪旋轉四個自由度的位置精確控制。同時配置晶體管式PLC可編程控制器，用于對整個機械手進行復雜地位置控制。該實訓裝置的控制部分均采用標準式模塊設計，可分為電源模塊、PLC模塊、系統控制模塊。包含了機電一體化專業中所涉及的諸如步進電機驅動、機械傳動、氣動、可編程控制器、傳感器、等多項技術，給學生提供了一個綜合實訓環境，使學生學過的諸多單科專業知識在這里得到全面認識、綜合訓練和相互提升。該實訓裝置主要用于電氣、電工電子、自動化控制、機電一體化專業崗位技能實訓、考核，是各院校相關專業實訓室建設中最佳設備選擇之一。

二、技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1200mm×750mm×1400mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線

三、功能特點
1)機械手的橫軸和豎軸的機械傳動采用高精密的滾珠絲桿，高精密的光桿導軌和直線軸承，配以先進地機械設計、精密的機械加工及裝配，可使機械手臂非常平穩地進行垂直和水平移動和水平方向旋轉及精確位置控制；
2)采用選進的步進電機作為橫軸和豎軸的動力源，可實現0.45度的細分，即每轉一圈需要800步，滾珠絲行程為4mm，則手臂每步位移精度為0.005mm,步進電機的正常單步角度為0.9，則手臂每步位移精度為0.01mm；
3)機械手臂和機械手爪水平方向旋轉采用高級減速直流電機傳動，配置光電傳感器及碼盤，可實現旋轉方向的精確位置控制；
4)機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥，可實現快速準確地抓取和放開動作；
5)采用晶體管式PLC可編程控制器作為控制主機，配置傳感器，可實現PLC高級指令編程、光電傳感器的技術應用；
6)PLC各I/O點和傳感器、電機、各電器的連接線都被開放到控制模塊的安全插座上，學生可根據PLC程序和各電器的技術要求進行現場接線操作實訓，培訓學生實際動手接線能力；
7)配套鋁鋼式機械手臺架，豎軸及橫軸采用經氧化處理的鋁型材，而臺架的側面及底面采用1mm厚度經烤漆處理的鋼板，臺架與地面之間采用帶自鎖功能的萬向輪，使整個臺架不但堅固耐用而且移動方便
8)機械手豎軸和橫軸的傳動軸為滾珠絲桿，導程為4mm ；機械手水平最大旋轉角度：270度；機械手水平最大旋轉角度：270度；

四、實訓項目
1.傳感器技術使用實訓；
2.氣動技術應用實訓；
3.可編程控制器編程實訓；
4.電氣控制電路實訓；
5.自動控制技術教學與實訓；
6.機械系統安裝和調試實訓；
7.系統維護與故障檢測實訓。

KH-CK023型立體倉庫實訓裝置

一、概述
本實訓裝置是針對機電一體化實訓教學的要求而研發的，它集PLC控制、位置控制、檢測、工控組態、觸摸屏監控技術于一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對步進電機、直流電機進行較復雜的開關量控制、位置控制及時序邏輯控制，實現倉位定位和物料入庫/出庫的功能。裝置采用全開放式布局且具有設故排故單元，可充分鍛煉學生系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于機械制造、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

二、特點
1.立體倉庫主體由實訓桌（型材結構）、四層十六倉位庫體、出/入庫倉位庫體、三維(X、Y、Z)運動機械及電氣控制等五部分組成。三維運動機械部分是一個采用滾珠絲杠傳動的模塊化結構，用于實現倉位定位和入庫/出庫動作(X、Y軸完成倉位定位、Z軸完成入庫/出庫動作)。
2.電氣控制由步進電機及驅動器、減速直流電機、開關電源、電感傳感器、行程限位開關、光電門等器件組成。其中PLC可選用西門子系列的可編程控制器，其中西門子主機為CPU224 DC/DC/DC 內置數字量I/O（14路數字量輸入/10路數字量輸出）＋數字量擴展模塊EM223（16路數字量輸入/16路數字量輸出）.
三、技術參數
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：＜0.5kVA
4.外形尺寸：1000mm×650mm×1400mm
四、裝置組成
1.實訓裝置結構由倉儲庫架、鋁合金型材桌面及型材實訓桌組成，控制系系統由PLC、單片機及觸摸屏組成。
2.倉庫模型為四層十六個倉位庫體和出/入庫倉位庫體組成。
3.控制面板：數碼顯示、狀態顯示和三維(X、Y、Z)運動機械手動操作按鈕組成，完成對出/入庫的手動控制操作。
4.驅動機構為步進電機及步進電機驅動器。
5.定位執行機構包括豎軸和橫軸，傳動軸均為滾珠絲桿傳動，傳動平穩，橫軸行程600mm,豎軸420mm。
6.取物軸為直流減速電機驅動，可實現前后兩方向的運動。
7.開關電源為輸入電源220VAC 50Hz，提供直流電源DC24V。
8.觸摸屏、上位機軟件可以直接管理存取對象的出/入庫、統計分類等工作。
五、實訓項目
1.PLC控制步進電機
2.步進兩軸定位控制
3.觸摸屏接線及畫面編輯
4.出/入庫位、1～16號倉位掃描檢測等功能
5.將Z軸上的貨物送到指定位置
6.將任意位置的貨物送到另一位置
7.將入庫位置的貨物送到任意位置
8.從任意位置取回貨物放至出庫位
9.故障檢測及檢修
