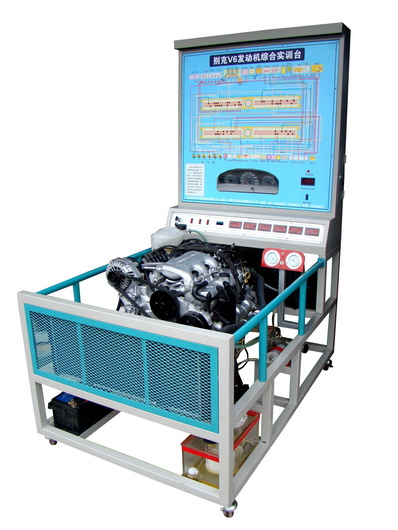

KH-QC18別克凱越電控發動機實訓臺

一、功能及用途：
1、滿足電控發動機調試、運行、檢測等全過程需要；
2、通過調試、運行、檢測全面系統展示控制系統的工作原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。

二、技術參數：
1、發動機工作正常，運轉平穩，加速有力。
2、各傳感器執行件均齊全。
3、數字顯示表顯示各傳感器變化值。
4、指針式壓力表顯示燃油壓力。
5、指針式真空表顯示真空壓力。
6、噴油器噴油LED燈顯示。
7、外接電腦板端子，可用專用儀器檢測電壓信號。
8、微機控制故障設置器，設置各傳感器和執行器故障。
9、面板設有發動電路圖（彩色），儀表顯示各發動機傳感器有效信號。
10、直觀反映各種故障設置時對發動機性能的影響。
11、檢測發動機安裝情況，觀測發動機各參數的運行情況；
12、配合儀器儀表進行檢測，讀取數據；
13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺；
14、外形尺寸：1600×1100×1600mm
15、工作電源：12V/60AH蓄電池
16、油箱容積：10L
17、工作溫度：-50℃～50℃、

三、用途：

汽車發動機電控系統結構展示、原理介紹、故障維修和考核。用于汽車電器設備、汽車電子控制系統、汽車檢測與維修等課程的理論教學和實訓教學，以提高教學效率和教學效果。

四、結構組成：

發動機電腦、分電器總成（如帶有）、分電器驅動機構、燃油箱、油泵、噴油器、噴油導管、噴油量杯、高壓線、火花塞、進氣壓力傳感器、水溫傳感器、進氣溫度傳感器、節氣位置傳感器、怠速控制閥、爆震傳感器、氧傳感器、診斷座、移動臺架等。

五、功能特點：

1、真實可運行的發動機電控系統，模擬發動機曲軸運轉，可產生火花塞點火、燃油泵工作、噴油器噴油等執行元件工作，充分展示發動機電控系統的組成結構和工作過程。

2、面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析發動機電控系統的工作原理。

3、示教板面板上安裝有檢測端子，可直接在面板上檢測發動機電控系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4、底架部分采用鋼性結構焊接，表面噴塑處理，帶萬向腳輪。
