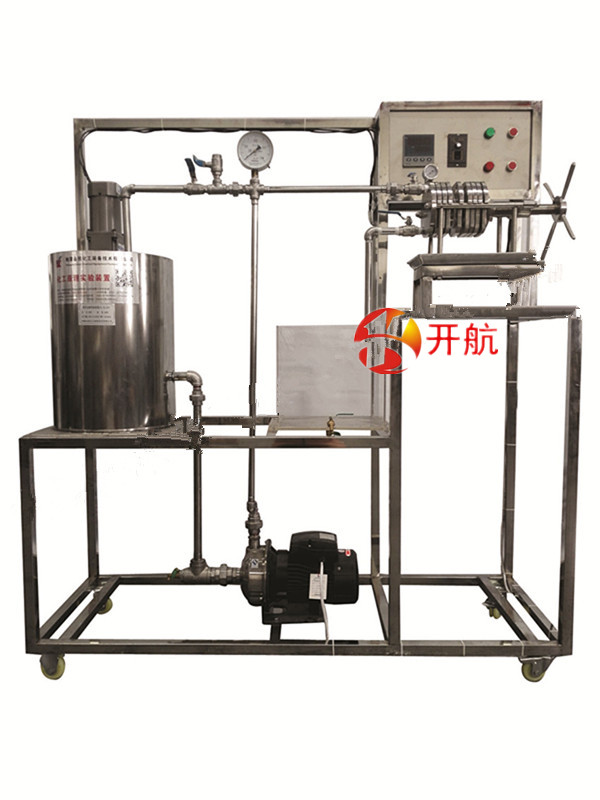

恒壓過濾常數測定實驗裝置

68000元/臺

一、裝置功能：

1.了解板框壓濾機的構造、過濾工藝流程和操作方法。

⒉掌握恒壓過濾常數的測定方法，加深對過濾常數的概念和影響因素的理解。

⒊學習濾餅的壓縮性指數s和物料常數的測定方法。

⒋學習一類關系的實驗確定方法。

5.可進行洗滌工藝流程實驗。

6.學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。

7.學習對正交試驗法的實驗結果進行科學的分析，分析出每個因素重要性的大小，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。

二、設計參數：

板框：過濾面積 0.0475m²，2塊過濾板1塊洗滌板，2塊框。

過濾壓力：0～0.3MPa。

過濾常數K: 1.0×10^-4—5.0×10^-4m³/m²，

qe：0.1—0.5

θe：100-400

壓縮性指數 s ：0.1-0.3

物性常數 k：1.0×10^-9--3.5×10^-9

溫度：0--50℃。

三、公用設施：

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。

電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：固體CaCO_3，外配設備：秒表

四、主要設備：

不銹鋼物料桶：φ500×600mm，

不銹鋼板框：共5塊

有機玻璃濾液箱：320*282*306mm

直流可調速電機：電壓AC220V，功率0.50KW，調速器

指針示壓力表：0～0.250Mpa

AI501宇電溫度顯示儀， Pt100熱電阻溫度計 ：0—100℃

不銹鋼離心泵：功率750W，最大流量8m³/h

正泰電器：接觸器、開關、漏電保護空氣開關

不銹鋼管路、管件及閥門

不銹鋼儀表柜：測控、電器設備在實驗架上

不銹鋼材質框架1.9×0.55×1.60米（帶腳輪及禁錮腳）

五、測控組成

1套

2

流化床

干燥

實驗裝置

64000元/臺

一、裝置功能：

1.本實驗屬操作型實驗，了解和掌握濕物料連續流化干燥的方法及干燥操作中物料、熱量衡算和體積對流傳熱系數(α_v)的估算方法；

2. 證明流化干燥的明顯優點之一是氣-固間對流傳熱效果好(α_v大)；

3. 能定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況；引導學生認識出灰口和集塵室密封良好的必要性；

4. 了解和掌握恒定干燥條件下物料的熱量衡算、物料衡算的意義和計算方法；

5. 測定流化床干燥器的熱效率η和熱損失。

二、設計參數：

操作壓力：常壓操作、操作溫度：50~80℃

空氣流量： 0~90m³/h。

濕物料量：500~1000g。

物料干基含水量X：0.05—1.7

對流傳熱系數α_V：2000-4000 W/m²·℃

熱量損失Q_損：50%

熱效率η：10%

三、公用設備：

水：無

電：電壓AC380V，功率2KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機，經加熱器加熱進入流化干燥器（自帶氣源），

實驗物料：變色硅膠，外配設備：干燥物料水含量分析儀。

四、主要設備：

玻璃流化床干燥器 高：800mm，直徑：100mm

固體物料加料器、玻璃旋風分離器

玻璃U型管壓差計

加熱器：不銹鋼，加熱功率1.5KW，空氣預熱器

孔板流量計，

AI501宇電溫度數字顯示儀兩塊

AI501宇電電壓數字顯示儀，

AI501宇電壓差數字顯示儀，

AI708宇電溫度數字顯示儀，

Pt100熱電阻溫度計3支，

LXWY壓差傳感器0～10.00Kpa，

濕球溫度計

鼓風機：XGB--12型旋渦氣泵,功率 550W，最大流量50m³／h

正泰電器：接觸器、開關、漏電保護空氣開關

不銹鋼管路、管件及閥門

不銹鋼儀表柜：測控、電器設備在實驗架上

不銹鋼材質框架1.9×0.55×1.60米（帶腳輪及禁錮腳）

五、測控組成

1套
