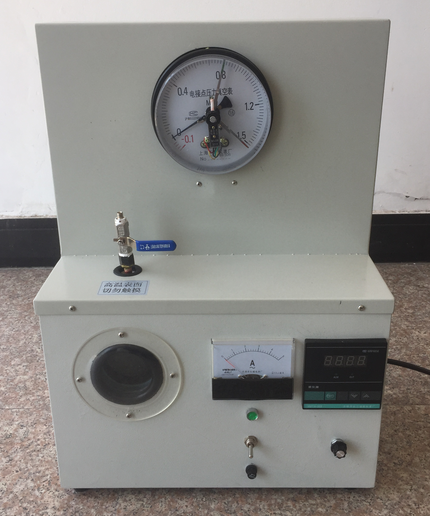

KH-RG18 飽和蒸汽P-T關系實驗儀
一、主要用途：
測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線，可直觀地觀察到相應壓力下和溫度下的沸騰現象。
二、主要技術參數：
1、外形尺寸：500*400*1400mm
2、工作電壓：220V 功率：600W
3、最大壓力：≧1Mpa
4、蒸發器：紫銅管、厚度3mm
5、配有專用工具，可在閥門處直接加水。
三、配置及技術參數：
|
序號
|
主機（部件、配件等）名稱
|
型號、規格
|
數量
|
|
1
|
高壓電蒸汽發生器
|
最大壓力：1MPa
蒸發器材質：紫銅管
蒸發器壁厚：3mm
安全要求：自動斷電自動泄壓等安全措施
|
1只
|
|
2
|
高低壓控制壓力表
|
高低壓控制壓力表1套，量程0～1.5MPa
|
1只
|
|
3
|
溫度傳感器
|
K型熱電偶，可數顯
|
1套
|
|
4
|
玻璃視窗
|
鋼化玻璃視窗
|
2只
|
|
5
|
電流表
|
量程：0～5A
|
1只
|
|
6
|
溫度控制儀
|
測量誤差：±0.5%F·S±1B， 附加冷端補償誤差≤±2℃；
|
1套
|
|
7
|
加熱器功率器
|
可控硅
|
1套
|
|
8
|
排氣閥
|
316不銹鋼排氣閥
|
1只
|
|
9
|
實驗臺
|
*材質：不銹鋼304
*移動性：底部裝有腳輪、可移動
*長度0.5m
寬度0.4m
|
1臺
|
