課程名稱：電工技能實訓
適用專業：中等職業學�！峨姎膺\行與控制》專業
1、前言
1．1課程的性質：
本課程是《電氣運行與控制》專業的一門專業課程，其目標是培養學生具備從事電氣控制線路、電子線路設計、安裝、調試等基本職業能力，并為后續課程的學習作前期準備。
1．2設計思路
本課程標準的總體設計思路：變?nèi)问秸n程體系為任務引領型課程體系，打破傳統的文化基礎課、專業基礎課、專業課的三段式課程設置模式，緊緊圍繞完成工作任務的需要來選擇課程內容；變知識學科本位為職業能力本位，打破傳統的以“了解”、“掌握” 為特征設定的學科型課程目標，從“任務與職業能力”分析出發，設定職業能力培養目標；變書本知識的傳授為動手能力的培養，打破傳統的以知識傳授為主的教學方式，變?yōu)橐?ldquo;工作項目”為主線，創設工作情景，結合職業資格鑒定，培養學生的實踐動手能力。
本課程標準以《電氣運行與控制》專業學生的就業為導向，根據行業專家對本專業所涵蓋的崗位群進行的任務和職業能力分析，以電子電工電路安裝流程為主線，遵循學生認知規律，緊密結合職業資鑒定中的考核要求，確定本課程的工作任務模塊和課程內容。為了充分體現任務引領、實踐導向課程思想，將本課程的教學活動分解設計成七個工作任務模塊項目或工作情景，以項目為單位組織教學，以實際控制線路為載體，引出相關專業理論知識，使學生在安裝、設計過程中加深對專業知識、技能的理解和應用，培養學生的綜合職業能力，滿足學生職業生涯發展的需要。
本課程建議課時為540學時。
整套設備構成與配備(以二十四座為例)：
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置九孔通用繼電控制實訓插板(尺寸：45×70cm)，繼電控制實訓根據電路要求插上電氣元件，布線實驗。元器件已裝在特制元件盒上，實驗時插在通用底板上就能連續實訓，方便、靈活。每張操作桌配有一塊膠皮板，保護插板和桌面(如需要在桌上放置電動機、焊接、放重物等)。

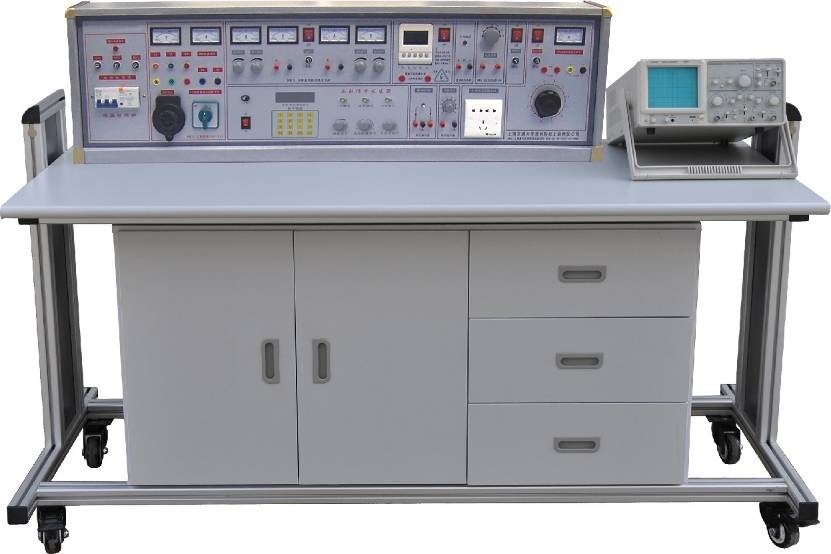

2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
3、實驗臺：共12臺，每張學生實驗操作桌上配置1臺。
4、器材配備：人體復蘇模型1個、滅火器1只，手電鉆3把，表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等工具13套，電烙鐵及烙鐵架25套，MF－50萬用表13只，數字萬用表1只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，學生凳25張。
2、課程目標
通過任務引領和項目活動，掌握電工電子電路設備安裝的技能和相關理論知識，能完成本專業相關崗位的工作任務，具有誠實、守信、善于溝通和合作的品質，樹立環保、節約、安全意識，為發展職業能力奠定良好的基礎。
職業能力培養目標
●會熟練使用電工工具
●能執行電氣線路安裝規程、規范、標準
●會識別低壓電器、根據要求選擇其規格與型號
●能安裝電力拖動基本線路
●會識別電子元器件
●會安裝電子線路
●會基本電工電子儀表的使用與維護
●會安裝通用機床控制電路
●會分析常見機床電路、排除常見機床電路故障
3、課程內容和要求
|
序號
|
工作任務模塊
|
課程內容和教學要求
|
活動設計
|
參考學時
|
|
項
目
一
|
了解電子電工實訓工作環境
|
1、 能說出電子電工實訓室的供電系統、電源分布、負荷允許值、及其他安全用電要求。
2、 能說出電子電工工作臺各部分的組成、作用、電源分布、負荷允許值、及其他安全用電要求。
3、能說出拓展所需的器材、線材所處位置，
|
●實訓室操作
針對電子電工工作臺進行規范操作、安全用電示范
|
10
|
|
項
目
二
|
低壓電器的認識
|
1、 認識低壓電器的種類、結構、工作原理。
2、 能排除簡單的低壓電器故障
3、 認識電工線材
4、 認識電工安裝輔料：螺絲、螺母等的規格與型號
|
●實訓室操作
在實訓室中利用真材實料和電工工具，對元器件進行解剖、測試與安裝
|
10
|
|
項
目
三
|
安裝電力拖動基本線路
|
能根據《電工工藝學》要求，進行電力拖動基本線路的工作原理分析、線路安裝與調試，并能進行簡單控制線路的設計。
|
●實訓室操作
在實訓室中利用材料和安裝工具，安裝電力拖動基本線路
|
138
|
|
項
目
四
|
安裝通用機床控制電路
|
1、能讀懂普通車床、鏜床、銑床、橋啟的圖紙
2、能根據普通車床、鏜床、銑床、橋啟的圖紙進行線路安裝
|
●實訓室操作
在實訓室中利用材料和安裝工具，安裝通用機床控制電路。
|
56
|
|
項
目
五
|
排除常見機床電路故障
|
能用相應儀表排除普通車床、鏜床、銑床、橋啟的故障
|
●實訓室操作
能用相應儀表排除普通車床、鏜床、銑床、橋啟的故障
|
108
|
|
項
目
六
|
電子元器件的認識
|
1、 認識電子元器件的種類、結構、工作原理。
2、 能用儀表判別電子元器件的好壞
3、 認識電子安裝輔料：焊錫、松香、電路板等的規格與型號
|
●實訓室操作
在實訓室中利用真材實料和電工工具，對元器件進行識別、測試
|
20
|
|
項
目
七
|
安裝電子線路
|
能根據圖紙，進行電子線路的工作原理分析、線路安裝與調試，并能進行簡單電子控制線路的設計。
|
●實訓室操作
在實訓室中利用材料和安裝工具，安裝電子線路
|
138
|
|
其 它
|
機動
|
20
|
|
考核評價
|
40
|
|
總課時
|
90
|
4、實施建議
4．1教材編寫
1、必須依據本課程標準編寫教材，教材應充分體現任務引領、實踐導向課程的設計思想。
2、教材應將本專業職業活動，分解成若干典型的工作項目，按完成工作項目的需要和崗位操作規程，結合職業技能證書考證組織教材內容。要通過以企業崗位為情景，以電氣線路、電子線路、模擬機床為載體，引入必須的理論知識，增加實踐實操內容，強調理論在實踐過程中的應用。
3、教材應圖文并茂，提高學生的學習興趣，加深學生對電工電子電路系統的認識。教材表達必須精煉、準確、科學。
4、教材內容應體現先進性、通用性、實用性，要將本專業新技術、新工藝、新設備納入教材，使教材更貼近本專業的發展和實際需要，更貼近學生。
5、教材中的活動設計內容要具體化、形象化，并具有可操作性。
6、要配備多媒體光盤
4．2教學方法
1、在教學過程中，應立足于加強學生實際操作能力的培養。采用項目教學，以工作任務為引領，提高學生學習興趣，激發學生的成就感。
2、本課程教學的關鍵是現場教學，在教學過程中，教師示范和學生分組操作訓練互動，學生提問與教師解答、指導有機結合，讓學生在“教”與“學”過程中，熟練使用工具、設備。
3、在教學過程中，要創設工作情景，同時應加大實踐實操的容量，要緊密結合職業技能的考核，加強考證的實操項目的訓練，在實踐過程中，使學生掌握技能，提高學生的崗位適應能力。
4、在教學過程中，要應用掛圖、多媒體等教學資源輔助教學，幫助學生掌握技能。
5、在教學過程中，要重視本專業領域新技術、新工藝、新設備發展趨勢，貼近生產現場。為學生提供職業生涯發展的空間，努力培養學生參與社會實踐的創新精神和職業能力。
6、教學過程中教師應積極引導學生提升職業素養，提高職業道德。
4．3教學評價建議
1、改革傳統的教學評價手段和方法，采用階段評價、目標評價、項目評價、理論與實踐一體化評價模式。
2、關注評價的多元性，結合課堂提問、學生作業、平時測驗、實驗實訓、技能競賽及考試情況，綜合評價學生成績。
3、應注重學生動手能力和實踐中分析問題、解決問題能力的考核，對在學習和應用上有創新的學生應予特別鼓勵，全面綜合評價學生能力。
4．4課程資源的開發和應用
1、注重實驗實訓指導書和實驗實訓教材的開發和應用
2、注重掛圖、視聽光盤、教學儀器等常用課程資源和現代化教學資源的開發和利用，這些資源有利于創設形象生動的工作情景，激發學生的學習興趣，促進學生對知識的理解和掌握。
3、建立本專業開放實訓中心，使之具備現場教學、實驗實訓、職業技能證書考證的功能，實現教學與實訓合一、教學與培訓合一、教學與考證合一，滿足學生綜合職業能力培養的要求。
