汽車啟動系統示教板、發動機點火系統示教板

一、簡介

本啟動系統示教板是本公司采用現有的本田車系統為適應汽車教學需求而研制的，該示教板由啟動機總成、拆件、結構為一體、操作顯示面板電氣原理及電控柜、可移動支架等組成、具有結構緊湊、操作方便、安全可靠、教學直觀，具有啟動系統運轉及顯示功能。是汽車實物教學不可缺少的實驗室設備之一。

二、技術性能：主要參數值

●啟動系統工作電壓 12v 500W

●最大電流 100A

●主電源交流220v、50Hz

●設備重量 50Kg

●外形尺寸 1000×500×1500mm

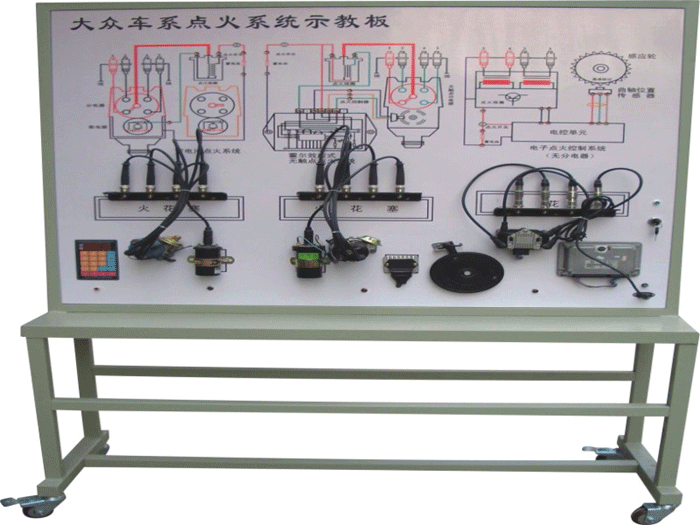

汽車發動機點火系統示教板

一、功能：

1、應用原車配件：按照原車位置布置。并配有相應的電路圖。直觀明了，方便教學。

2、把現有的三種點火方式結合在一起，可直接觀測點火系統的改進及汽車的發展。

3、設置電壓檢測端子，可用專用儀器儀表檢測。

4、通過觸摸式故障板設置實際故障，便于考核，可以通過故障的判斷和排除，讓學生充分理解點火系統的工作原理。

二、操作：

1、接通220V外接電源。（注：必須用3孔插頭）

2、打開點火開關點火檔，按選擇鍵選擇所要使用的點火系統(下有指示燈顯示)。用點火開關啟動即可工作。

3、故障設置參數故障板使用說明書。

三、注意事項：

1、點火系統工作時，嚴禁用手等物品觸摸火茶花塞，防止高壓電人事故。

2、使用一段時間后應調整火花塞電極間隙，標準間隙為0.7-0.9mm

3、在選擇轉換時應先停止運轉，在轉換系統。

4、工作停止后應拔掉電源插頭。

四、規格：

1、電源：交流220V、50Hz

2、工作電源：直流電機24V，系統工作電壓直流12V

3、外形尺寸：1400×500×1900mm
