| KH-18透明液壓傳動演示系統 | |

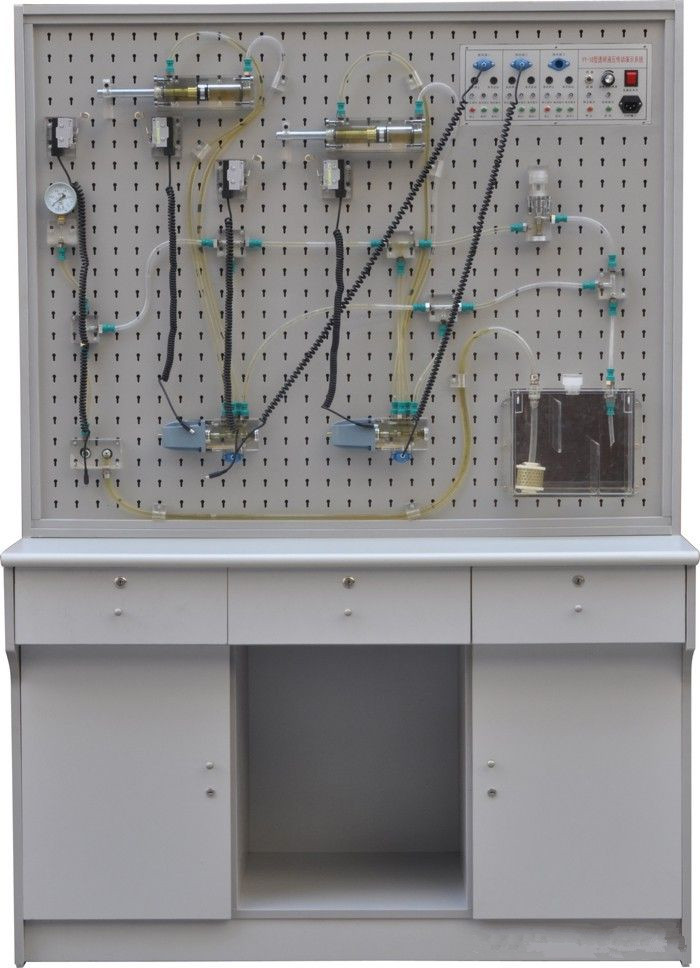

透明液壓傳動演示系統采用透明液壓元件、組合插件式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動控制的實驗與測試。它集實驗、演示為一身，是高校、高職、高專液壓傳動課程理想的教學設備。
 一、主要技術指標：
設備 本產品的所有液壓元件、演示臺及附件的技術指標均依據《透明液壓傳動演示系統企業標準》 Q/XDJY-95 進行設計、生產、檢驗。它是在原有的 Q/XDJY-95 標準的基礎上進一步改進、完善、提高而形成的，它的發布、備案、實施標志著我公司的產品在性能、質量又跨上一個新的臺階。
二、產品特點 :
1 、液壓傳動具有重量輕 , 功率大 , 結構簡單 , 布局靈活 , 控制方便 , 速度、扭矩、功率均可作無級調節，能迅速換向和變速 ，調速范寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2 、采用高精度加工工藝 ，克服了透明有機塑料具有熱塑性 ，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功 KH-18 透明液壓傳動演示系統 。 1995 年獲得國家專利（ ZL952145995 ）
3 、一般多是由方向控制回路 ，壓力控制回路 ，速度控制回路，順序控制回路等基本功能回路組成 。十八種基本控制回路的實驗演示（ 擴展實驗可達 60 多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引起興趣。
4 、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
三、十八種基本液壓傳動控制回路演示內容 :
|
序號
|
名 稱
|
序號
|
名 稱
|
|
1
|
用換向閥的換向回路
|
10
|
回油節流調速回路
|
|
2
|
用 "O” 型機能換向閥的閉鎖回路
|
11
|
變量泵調速回路
|
|
3
|
用液接單向閥的閉鎖回路
|
12
|
限壓式變量泵和調速閥的復合調速回路
|
|
4
|
壓力調定回路
|
13
|
流量閥短接的速度換接回路
|
|
5
|
二級壓力回路
|
14
|
二次進給回路
|
|
6
|
用減壓閥的減壓回路
|
15
|
用順序閥的順序動作回路
|
|
7
|
用增壓缸的增壓回路
|
16
|
用壓力繼電器的順序動作回路
|
|
8
|
用換向閥的卸載回路
|
17
|
用電器行程開關的順序動作回路
|
|
9
|
進油節流調速回路
|
18
|
用行程閥的順序動作回路
|
四、配置清單
|
序號
|
名 稱
|
數量
|
備 注
|
|
01
|
KH-18 型實驗演示臺
|
1 臺
|
安裝演示臺上
|
|
02
|
KH-18 型電氣線路面板
|
1 件
|
安裝演示臺上
|
|
03
|
拖動電機及調節器速電路
|
1 套
|
臺上透明元件
|
|
04
|
齒輪油泵
|
1 只
|
臺上透明元件
|
|
05
|
油箱
|
1 只
|
組合透明元件
|
|
06
|
輔助油箱
|
1 只
|
組合透明元件
|
|
07
|
油缸擋塊頂板
|
2 只
|
組合透明元件
|
|
08
|
油缸（帶行程撞塊）
|
2 只
|
組合透明元件
|
|
09
|
彈簧回位油缸
|
1 只
|
組合透明元件
|
|
10
|
增壓油缸
|
1 只
|
組合透明元件
|
|
11
|
單向閥
|
2 只
|
組合透明元件
|
|
12
|
液控單向閥
|
2 只
|
組合透明元件
|
|
13
|
溢流閥
|
2 只
|
組合透明元件
|
|
14
|
先導式溢流閥
|
1 只
|
組合透明元件
|
|
15
|
節流閥
|
1 只
|
組合透明元件
|
|
16
|
調速閥
|
2 只
|
組合透明元件
|
|
17
|
順序閥
|
2 只
|
組合透明元件
|
|
18
|
減壓閥
|
1 只
|
組合透明元件
|
|
19
|
二位二通電磁換向閥
|
1 只
|
組合透明元件
|
|
20
|
二位四通電磁換向閥
|
2 只
|
組合透明元件
|
|
21
|
"O" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
22
|
"H" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
23
|
"P" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
24
|
"M" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
25
|
"Y" 型三位四通電磁換向閥
|
1 只
|
組合透明元件
|
|
26
|
二位四通行程換向閥
|
1 只
|
組合透明元件
|
|
27
|
三位五通手動換向閥
|
1 只
|
組合透明元件
|
|
28
|
壓力繼電器
|
1 只
|
組合透明元件
|
|
29
|
LX19-001 行程開關（常閉）
|
2 只
|
組合透明元件
|
|
30
|
LX19-001 行程開關（常開）
|
2 只
|
組合透明元件
|
|
31
|
壓力表
|
3 只
|
組合透明元件
|
|
32
|
三通
|
10 只
|
組合透明元件
|
|
33
|
四通
|
5 只
|
組合透明元件
|
|
34
|
皮管夾子
|
15 只
|
組合透明元件
|
|
35
|
220V 電源插頭線
|
1 條
|
電器配件
|
|
36
|
電磁閥通用連結線
|
3 條
|
電器配件
|
|
37
|
壓力繼電器插頭線
|
1 條
|
電器配件
|
|
38
|
活扳手 150mm 2 只
內六角扳手 M6 2 只
內六角扳手 M5 1 只
尖嘴鉗 6# 1 只 孔用擋鉗
6# 1 只 軸用擋鉗 6# 1 只
十字螺絲刀 6# 1 只
十字螺絲 4# 1 只
一字螺絲刀 6# 1 只
一字螺絲刀 4# 1 只
剪刀 5# 1 只
|
1 盒
|
實驗檢修工具盒
|
|
39
|
保險管 4A 5 只
彈性插腳 30 只
油管接頭（通用） 5 只
油塞 若干 502 膠水 1 瓶
各種 O 型圈 若干
各種油封 若干
各種內六角 若干
|
1 盒
|
檢修備用配件盒
|
|
40
|
毛巾
|
5 條
|
附 件
|
|
41
|
透明液壓皮管
|
1 米
|
材 料
|
|
42
|
專用液壓油
|
1 壺
|
材 料
|
|
43
|
油盤 ( 配濾油網 )
|
1 只
|
附 件
|
|
44
|
透明液壓演示系統使用手冊
|
1 冊
|
資 料
|
|
45
|
透明液壓演示系統裝箱清單
|
1 份
|
資 料
|
五、技術參數：
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸： 1600mm×1000mm×740mm
3．實驗支架尺寸： 1100mm×600mm
4．PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5．低噪音空氣壓縮機：電源 AC220V 功率：360W
6. 液壓實驗泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
安全限速范圍：
1000-1500轉/分油泵輸出最高工作壓力：2.5MPa安全壓力設定范圍：0.3 - 2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
