一、太陽能光熱教學實驗系統特點:
1、新穎性：以前沿技術為導向，與實驗相結合。
2、開放性：開放式設計，用戶可以利用裝置資源進行二次設計。
3、實用性：采用準實物設計。
二、太陽能光熱教學實驗系統組成:
1、太陽能系統：太陽能集熱器、蓄熱水箱、變頻水泵
2、控制系統：太陽能控制器
3、采暖系統：地面盤管
4、太陽熱水系統性能測試儀
5、配套管件
三、系統圖:

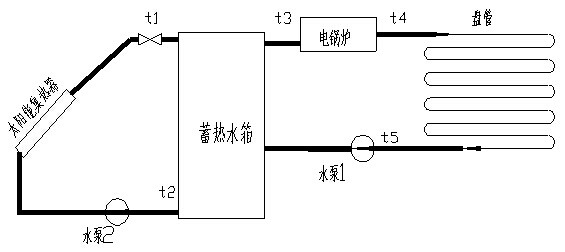

1、太陽能＋地板采暖

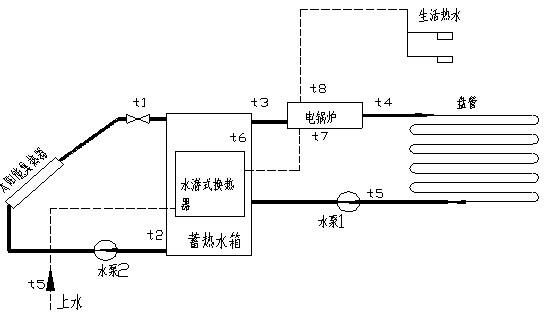

2、太陽能＋地板采暖＋生活熱水
四、主要功能：
1、掌握太陽能系統的基本原理，使學生理解各個部件的用途。
2、太陽能熱水系統、太陽能＋地板采暖系統。
3、分析當?shù)厝瓴煌氖彝鈼l件下，利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據。
4、對在相同的熱負荷條件下，調整太陽能集熱器面積、蓄熱水箱容積，找出最佳的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。
5、根據進出口溫度不同，分析全年熱泵系統的COP，確定太陽能＋水源熱泵空調冷熱源系統比例。
五、太陽熱水系統性能測試儀：
（一）產品測試范圍：
1、家用太陽能熱水器
2、太陽能熱水工程
（二）產品運行環境:
1、環境溫度：-40℃～60℃
2、相對濕度：≤90%
3、適用電源：220V（±10%），50Hz(±2%),或無電源地區（內配充電電池DC12V）
（三）技術指標及特點:
|
太陽輻射
|
通道數:2通道（總輻射）測量范圍:0～2000W/m2 測量精度:小于5% D.顯示分辨率:1 W/m2 顯示內容:瞬時值，小時累計量，日累計量等
|
|
水箱溫度
|
通道數:3路 測量范圍:-20～150℃ 測量精度:±0.2℃ 顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水
|
|
環境溫度
|
通道數:1路 測量范圍:-40～70℃ 測量精度:±0.2℃ 顯示分辨率：0.1℃,不銹鋼封裝,￠4*40mm,全密封,防腐,放水，帶防輻射罩
|
|
進出水流量
|
通道數:2路 測量范圍:0.2～1.2(立方米/小時) 耐水溫：0---120度 測量精度: ＜0.5%
|
|
環境風速
|
通道數:1路 測量范圍:0～70米/秒 測量精度:±0.3米/秒
|
1、標準RS232接口與管理微機有線連接（增加驅動器通訊距離達200米），實時傳送采集數據，并可下載數據存入微機。
2、太陽熱水系統性能測試儀管理軟件一套。此軟件支持（GB18708， GB/T19141，GB/T20095-2006太陽熱水系統性能評定規范）等國標要求，自動打印檢測報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。
3、采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
4、外觀尺寸：金屬外殼350×150×300（mm）。
5、數據存儲容量：4000條數據。
6、數據存儲內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
7、顯示內容：時間（真太陽時間），太陽輻射（順時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
8、系統結構：便攜式結構，所有檢測儀表放入二臺箱內，便于檢測人員現場測試。
六、太陽能光熱教學實驗系統配置清單：
|
序號
|
設備名稱
|
型號
|
數量
|
單位
|
|
1
|
太陽能平板集熱器
|
|
1.5
|
m2
|
|
2
|
固頂臺架（可調傾角）
|
自建
|
1
|
個
|
|
3
|
蓄熱水箱（保溫50mm橡塑）
|
0.3ｍ３
|
1
|
個
|
|
4
|
管道
|
DN15
|
1
|
個
|
|
5
|
水泵
|
PW-122E
|
1
|
臺
|
|
6
|
太陽能采集器控制器
|
定制
|
1
|
套
|
|
7
|
太陽能場地施工
|
3m2屋頂
|
1
|
套
|
|
8
|
地板采暖盤管施工
|
3m2屋內
|
1
|
套
|
|
9
|
太陽熱水系統性能測試儀
|
TWT-2A
|
1
|
臺
|
|
10
|
太陽總輻射傳感器
|
TBQ-2
|
1
|
臺
|
|
11
|
精密溫度傳感器(-40～150℃,
精度:±0.1℃,低溫型,不銹鋼封裝,￠4*40mm,全密封,防腐,放水,太陽能熱水器專用)
|
PTWD-2A
|
3
|
只
|
|
12
|
環境溫度傳感器（帶防輻射罩）
|
PTWD-2AF
|
1
|
只
|
|
13
|
數字風速傳感器
|
EC-9S
|
1
|
臺
|
|
14
|
太陽熱水系統性能評定規范軟件
|
|
1
|
套
|
|
15
|
流量傳感器（范圍:0.2～1.2(立方米/小時)耐水溫：0---120℃ 精度:小于0.5%
工作壓力:25MP,信號輸出:脈沖）
|
LW-B
|
2
|
臺
|
|
16
|
傳感器支架(鋼制結構)
|
|
1
|
臺
|
|
17
|
數據通訊線纜及傳感器連接線纜
|
標準
|
1
|
套
|
了解更多風能太陽能發電實訓裝置
KH-T32 風力發電機特性實驗箱
KH-T31 太陽能熱水系統能效等級檢測儀
KH-T30光伏發電系統集成教學演示系統
KH-T29型3KW室外光伏發電系統
KH-T28太陽能發電教學實訓系統
KH-T27太陽能光伏發電系統實驗實訓臺
KH-T26太陽能光伏并網發電教學實訓臺
KH-T25太陽能光伏發電實驗實訓裝置
KH-T24便攜式太陽能光伏發電站測試與評估系統
KH-T23質子交換膜燃料電池教具
KH-T22軸流風機
KH-T21氫燃料電池模型車
KH-T20太陽自動跟蹤系統實驗實訓裝置
KH-T19太陽能便攜式電源系列
KH-T18教學用光伏發電組裝與建設實訓系統
KH-T17太陽能光熱教學實驗平臺
KH-T16風光互補微網發電實訓系統
KH-T15光伏發電設備安裝與調試實訓系統
KH-T14風光互補并網發電與機電實訓系統實驗臺
KH-T13新能源燃料電池發電教學實訓臺
KH-T12太陽能電源技術及其應用裝置
KH-T11風光互補發電實訓系統
KH-T10型2.5KW風光互補發電教學實驗系統
KH-T09 風力發電教學實驗實訓裝置
KH-T08風光互補發電教學實訓平臺
KH-T07風光互補發電系統實訓裝置
KH-T06太陽能電池測試實訓裝置
KH-T05燃料電池教學實驗臺
KH-T04太陽能光伏并網發電系統實訓裝置
KH-T03太陽能光伏發電系統實訓裝置
KH-T02太陽能教學實驗箱
KH-T01太陽能光熱教學實驗平臺
|
