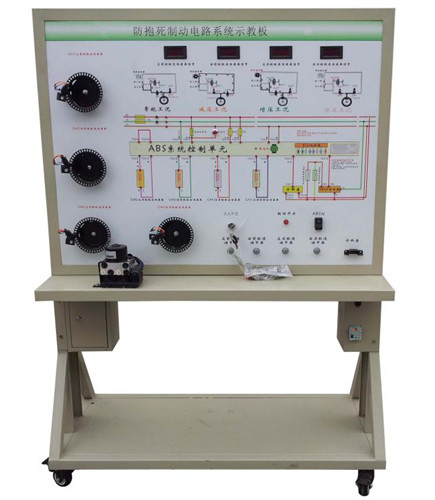

檢測臺
運行臺
KH-CD3汽車ABS制動系統實訓臺(帶滾筒驅動裝置)采用大眾帕薩特B5汽車ABS/EBD制動系統為基礎，配有ABS系統工作原理圖，真實展示緊急制動時ABS/EBD系統工作過程。滿足對ABS/EBD制動系統的結構組成、動作演示等教學功能。適合于汽車ABS/EBD制動系統理論教學和檢測與維修實訓的教學需要。
一、汽車ABS制動系統實訓臺功能特點：
1、真實的汽車ABS/EBD制動系統實物為基礎，完整展示ABS制動系統的組成結構。
2、由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/EBD系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/EBD系統的工作過程。
3、由三相電機帶動滾筒軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS的系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/系統的工作過程。
4、實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。
5、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6、實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
7、實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS/EBD電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
8、設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9、運行臺與檢測臺通過航空插連接。
二、技術規格：
1、外形尺寸：檢測臺1240×600×1700mm(長×寬×高)
2、運行臺1800×1700×1400mm(長×寬×高)
3、驅動電源：三相四線(三相五線 380V±10% 50Hz)
4、外接電源：交流220V±10% 50Hz
5、工作電壓：直流12V
6、工作溫度：-40℃-+50℃
7、主油道壓力表：0-250kg/psi
8、制動分泵壓力表：0-100kg/psi
9、變頻器：
10、功率：4KW
11、輸入：AC 3PH 380V±15% 50/60Hz
12、輸出：9A/13A AC 3PH 0-380V 0-400Hz
13、三相異步電動機：
14、電壓：AC 220V/380V 50Hz
15、電流：11.8A/6.8A
16、功率：2KW
17、轉速：1420r/min
18、真空泵：
19、電壓：AC 220V 50Hz
20、功率：370W
21、抽氣速率：48L/min
22、極限壓力：6.7×10-2Pa
23、轉速：1400r/min
24、進氣口徑：Ø8
25、用油量：1L
26、噪聲：≤68
27、鋼管：40*40*3mm
28、移動腳輪：100*50mm
29、面板柜：1.5mm冷板沖壓成形，背面設置維修門；
三、汽車ABS制動系統實訓臺基本配置：
|
序號
|
名稱
|
規格標準
|
數量
|
|
1
|
檢測控制面板(帶面板柜)/檢測臺
|
裝有各種檢測端子以及彩色電路圖和液壓管路圖；
|
1套
|
|
2
|
ABS/EBD控制單元總成
|
原車
|
1套
|
|
3
|
ABS/EBD指示器
|
原車
|
1套
|
|
4
|
診斷座
|
OBDⅡ
|
1個
|
|
5
|
點火開關
|
|
1個
|
|
6
|
制動總泵
|
原車
|
1套
|
|
7
|
制動分泵
|
原車
|
4個
|
|
8
|
剎車碟
|
原車
|
4個
|
|
9
|
剎車皮
|
原車
|
4個
|
|
10
|
外球籠
|
原車
|
4個
|
|
11
|
半軸桿
|
原車
|
4條
|
|
12
|
左右/前車速傳感器
|
原車
|
1套
|
|
13
|
左右/后車速傳感器
|
原車
|
1套
|
|
14
|
驅動皮條
|
|
2條
|
|
15
|
真空大力鼓
|
原車
|
1套
|
|
16
|
制動踏板
|
原車
|
1套
|
|
17
|
主油道壓力表
|
0-250kg/psi
|
2個
|
|
18
|
制動分泵壓力表
|
0-100kg/psi
|
4個
|
|
19
|
變頻器
|
|
1臺
|
|
20
|
三相異步電動機
|
|
4臺
|
|
21
|
真空助力泵等，4套獨立運行滾筒等
|
|
1套
|
|
22
|
故障設置和考核系統
|
|
1套
|
|
23
|
移動臺架(帶自鎖腳輪裝置)
|
檢測臺1240×600×1700mm(長×寬×高)，運行臺1800×1700×1400mm(長×寬×高)
|
1臺
|
|
24
|
配套設備使用說明書
|
|
1套
|
|
25
|
原廠維修手冊
|
原車
|
1套
|
