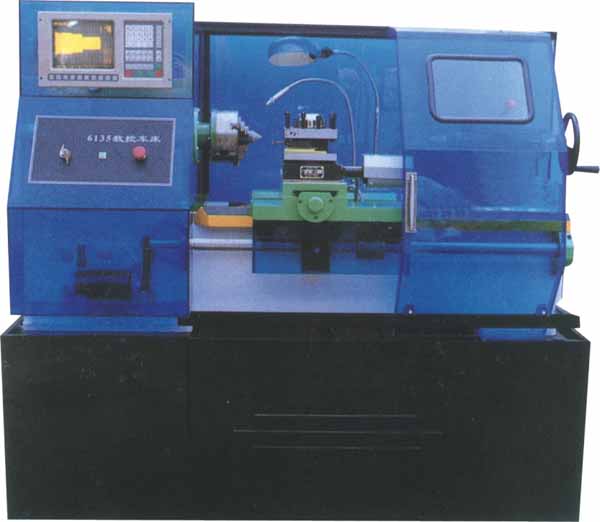

KH-6135液晶數控車床是第二代液晶數控車床系統，功能更加強大。它可與KH-760B 型數控車床操作軟件相配套，讓你構成數控編程實驗室。系統采用日本夏普公司6寸液晶顯示屏，中文界面、試切對刀、任意點啟動、圖形模擬、標準通訊接口RS232、主軸模擬量輸出，對塑料、有機玻璃、木制品等材料進行直線、圓弧、螺距、公英制、多頭螺紋、錐螺紋等螺紋，旋進旋出加工。
一、液晶數控車床特點：
1、該機床縱向,橫向走刀均采用高精度絲桿與螺桿，混合式步進電機驅動，定位精度高，轉距大。
2、主軸采用進口變頻調速器，可實現無級調速。
3、機床采用四工位自動轉位刀架，適用加工開頭復雜零件。
4、車削塑料制品，采用空氣（風）冷卻，不污染環境，使工作環境更加清潔衛生。
二、液晶數控車床用途：
1、高等工科院校的機制、機電一體化、自控及其它相關專業數控技術的教學實習和綜合實驗。
2、針對數控工業的數控機床、數控編程、數控原理。CAD/CAM等及相關專業專業課程的教學實驗與培訓。
三、技術參數：
三爪卡盤：Ф160mm
1、床身上最大回轉直徑：Ф350mm
2、最大工件長度：500mm
3、電動刀架：四工位
4、主軸孔徑：Ф40mm
5、主軸轉速、無級變速：100—1500rpm
6、進給量范圍：50--1000mm/min
7、主電動機功率：0.75KW
8、機床外形尺寸（長*寬*高）：1670*810*1500mm
9、機床重量：350kg
10、脈沖當量：0.005mm/0.1mm
11、控制/聯動軸數：2軸/2軸
12、零件程序存儲容量：56K(3000段程序)
13、主軸：0～+5V(+10V)模擬量及正反轉觸點
14、最大編程尺寸：±9999.999mm
15、最大移動速度：3000mm/min(當量0.01mm)
16、編程方式：G、M、F、S、T(ISO代碼)鍵盤/串行錄入，后臺編輯
17、系統參數：刀具參數，間隙補償，加工起始點，記憶及斷電恢復
18、輸入/輸出：24路/15路
19、操作方式：自動，手動，點動，MDI，單段/連續
20、參考點：自動/手動返回
